Écran À Trommel
Capacité: 1-200TPH
Taille d’alimentation : <80-100mm
Densité d’alimentation: 0-50%
Application: Ce crible à trommel est principalement utilisé pour le nettoyage, le classement et le criblage des agrégats de sable et de gravier; par exemple, il peut éliminer les impuretés et désembuer les minéraux à faible teneur en boue, tels que le charbon, le minerai de diamant, le sable de silice, la pierre de quartz, le cuivre, le manganèse, l’or, la chromite, etc.
présentation des produits

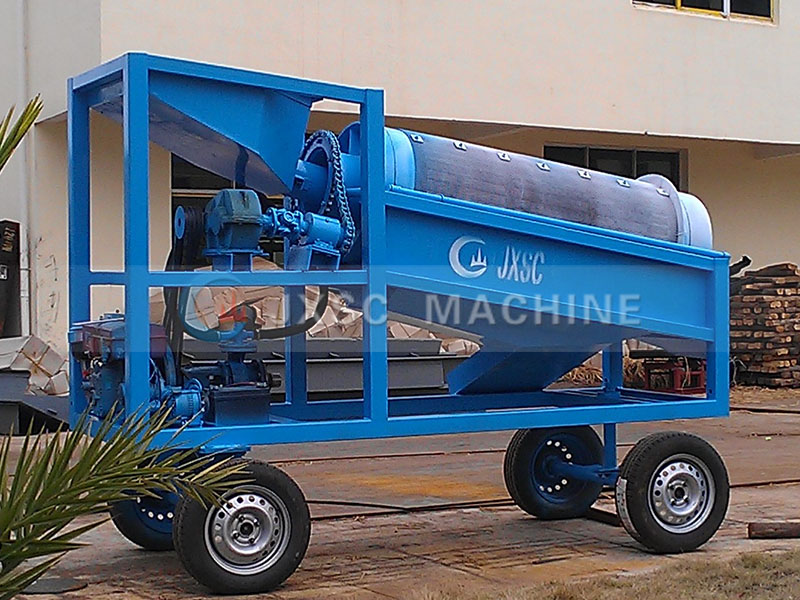

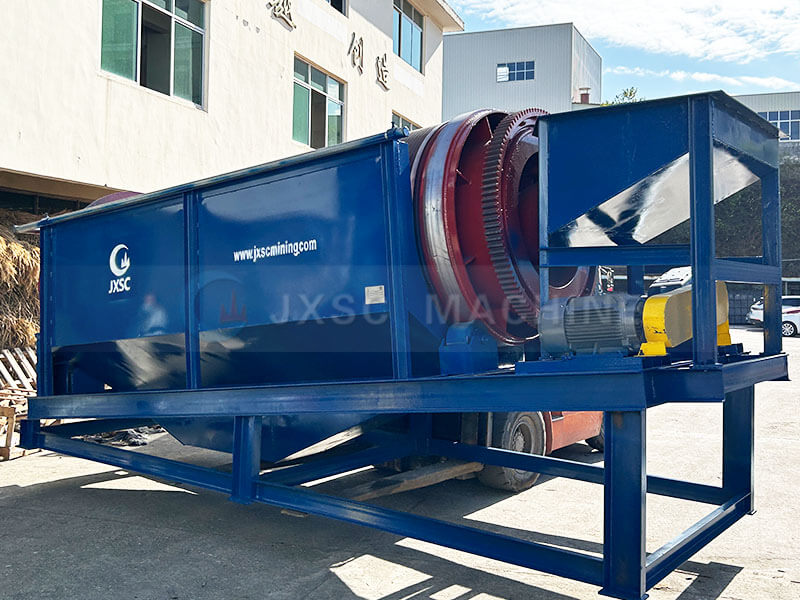

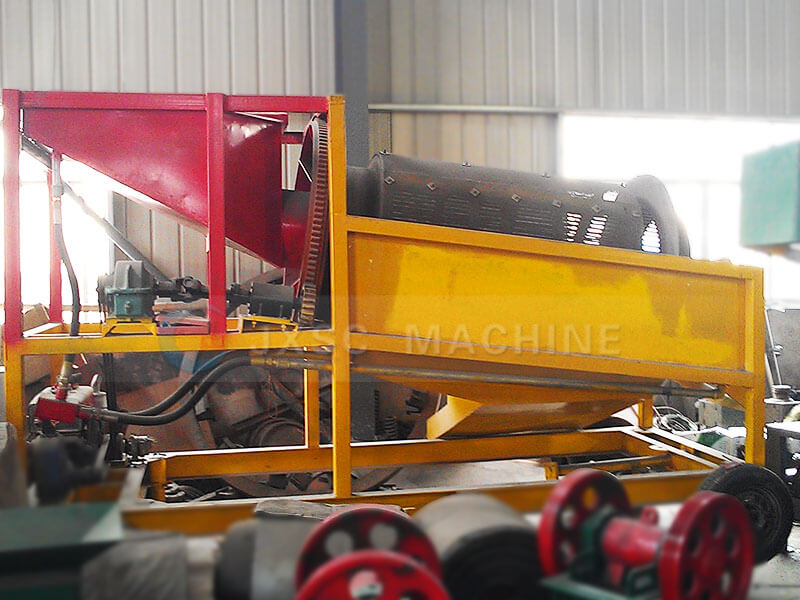

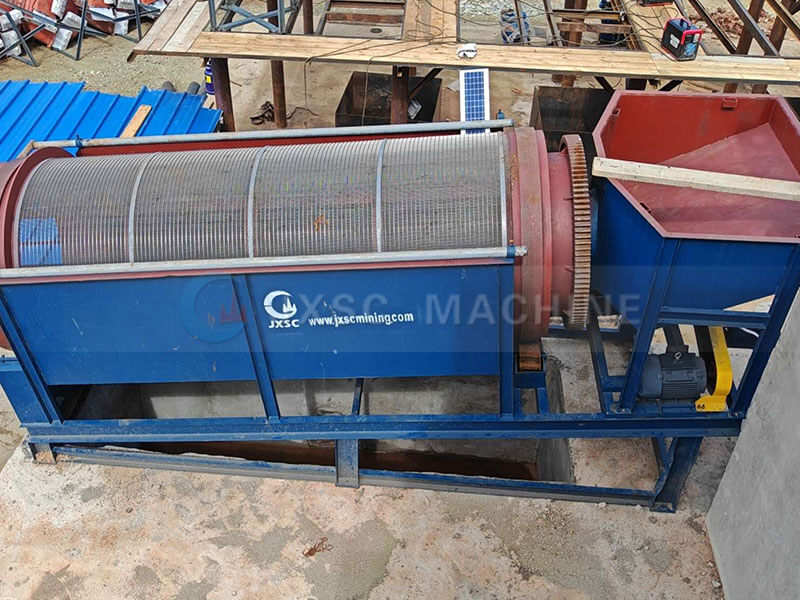

Introduction du Écran À Trommel Mobile
Le écran à trommel (crible à tambour, tamis à tambour, écran de tambour) est un équipement de criblage et de lavage mécanique à haut rendement, fonctionnant en continu, principalement utilisé pour classer, séparer ou déshydrater les matériaux en vrac selon la granulométrie. Sa fonction principale est de séparer les matériaux par granulométrie et d’éliminer les impuretés. Dans le traitement des minéraux, il s’agit de l’équipement de lavage du minerai pour les minéraux à faible teneur en boues, tels que l’or, le cuivre, le manganèse, le minerai de fer, le calcaire, le sable de quartz, le minerai de chrome, le charbon, le tantale, le niobium et l’étain dans les étapes de nettoyage, de vidange et de purification des usines de traitement des minéraux.
Le écran à trommel présente les avantages d’une grande capacité de traitement, d’un tri multicouche, d’une excellente résistance au colmatage et d’un coût de maintenance extrêmement faible. Il permet une séparation granulométrique multi-niveaux en une seule opération et est largement utilisé dans les secteurs de l’exploitation minière, de la construction et des granulats de sable et de gravier.
Le support JXSC équipé de boîtes à écluse forme une usine de lavage d’or mobile à guichet unique. Il est également équipé de concentrateurs centrifuges, de tables vibrantes et d’autres équipements de traitement des minéraux pour les usines de traitement d’or les plus populaires.

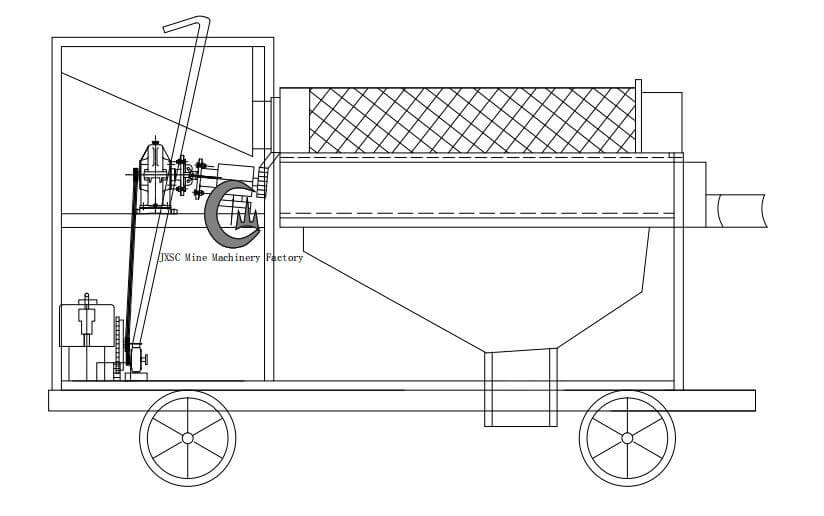

Principe et structure du écran à trommel
Principe de fonctionnement
Les trommels sont installés sur un petit angle par rapport à l’horizontale ou utilisent une série de déflecteurs internes pour transporter le matériau avec le cylindre. Lorsque le matériau d’alimentation pénètre dans le trommel à rouleaux, en raison de l’inclinaison et de la rotation du trommel, le matériau sur la surface de l’écran est tourné et roulé, de sorte que le matériau qualifié (produit sous écran) est déchargé par la sortie au bas de l’extrémité arrière du rouleau, et le matériau non qualifié (produit de tamis supérieur) est déchargé par l’orifice de décharge à l’arrière du trommel.

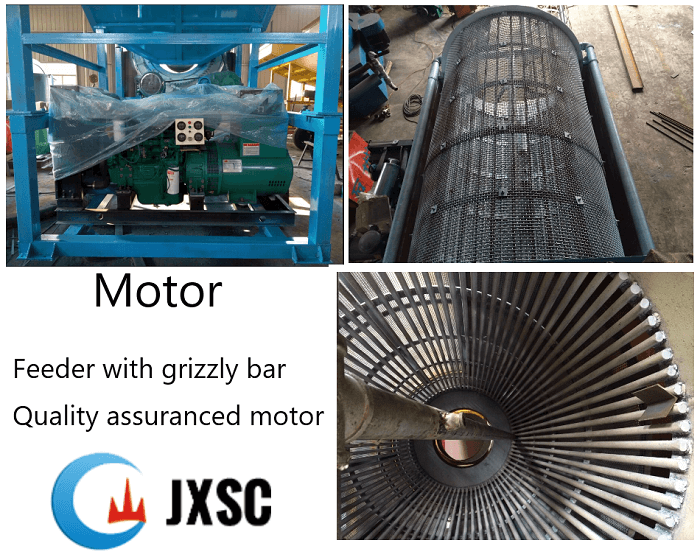

Caractéristiques structurelles

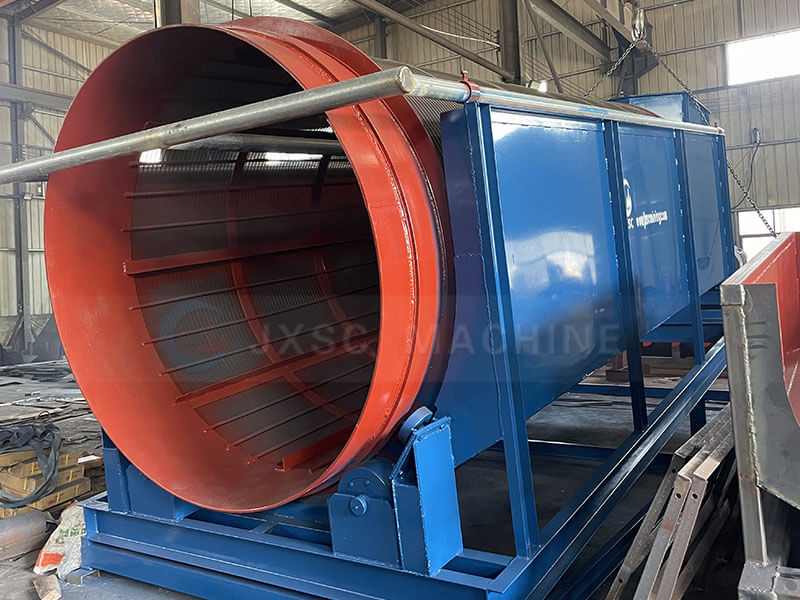

- Système de criblage: Tambours concentriques multicouches (mono-étagés/multi-étages) ou tambour unique, avec ouvertures de criblage réparties selon les exigences de granulométrie.

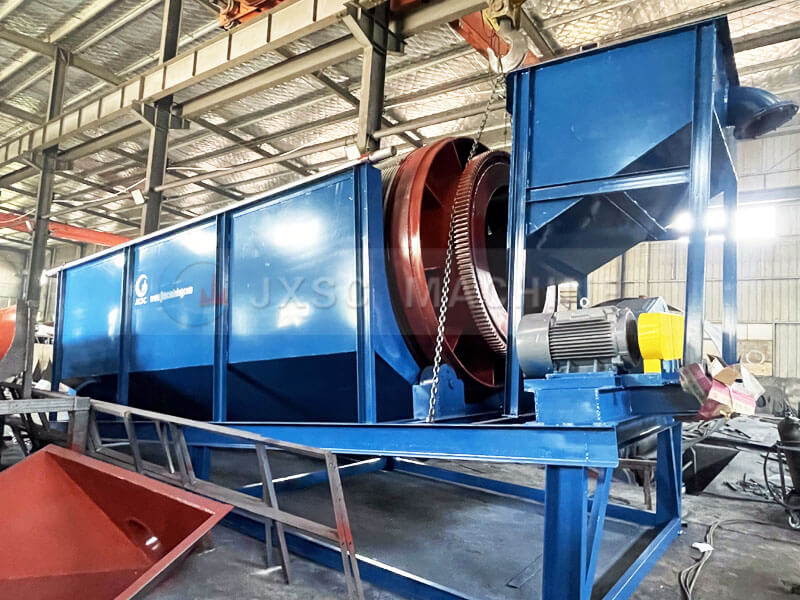

- Entraînement: Moteur + réducteur + engrenage/chaîne, régulation de vitesse à fréquence variable.
- Système de nettoyage: Conception anti-colmatage automatique avec billes rebondissantes et brosses de nettoyage.
- Système d’étanchéité: Structure entièrement fermée ou semi-fermée, étanche à la poussière.
- Alimentation et décharge: Goulottes de guidage spécialement conçues pour une alimentation uniforme.
Pourquoi choisir la Écran À Trommel Mobile JXSC
Avantages & caractéristiques de la écran à trommel
- Classification hautement efficace: La conception du tambour de criblage multicouche permet un classement continu de 3 à 5 granulométries sur une seule machine, atteignant des rendements de criblage allant jusqu'à 80 à 95 %.
- Haute adaptabilité: Traitement efficace des matériaux collants et humides difficiles à cribler par les cribles vibrants traditionnels, tels que le sable lavé avec une teneur en humidité allant jusqu'à 35 % et le minerai avec une teneur en boues de 40 %.
- Conception antiblocage: Le mouvement rotatif unique fait tourner le matériau en continu et, combiné à un système de billes ou de brosses, il élimine complètement le problème de blocage des matériaux fins dans le crible.
- Économie d'énergie: Faible consommation d'énergie et excellente résistance à l'usure réduisant considérablement les coûts de maintenance et prolongeant la durée de vie de la machine.
- Large application: Compatible avec les minerais métalliques, les minerais non métalliques, les agrégats de sable et de gravier, ainsi que les déchets solides, il est particulièrement efficace pour le nettoyage des minerais à faible teneur en boues.
- Faible bruit et respectueux de l'environnement: la structure entièrement fermée contrôle efficacement la pollution par la poussière et le bruit, offrant un environnement de fonctionnement favorable et répondant pleinement aux normes environnementales modernes.
Paramètres techniques
Modèle | Taille de l’écran (mm) | Taille d’alimentation (mm) | Diamètre du tambour(mm) | Longueur du tambour(mm) | Capacité | Puissance(kw) |
GT0513 | ≤20 | ≤80 | 500 | 1300 | 1-5 | 3 |
GT0813 | ≤20 | ≤80 | 800 | 1300 | 5-10 | 4 |
GT1015 | ≤20 | ≤80 | 1000 | 1500 | 10-15 | 5 |
GT1020 | ≤25 | ≤80 | 1000 | 2000 | 15-20 | 5.5 |
GT1225 | ≤25 | ≤100 | 1200 | 2500 | 20-50 | 7.5 |
GT1530 | ≤25 | ≤100 | 1500 | 3000 | 40-70 | 11 |
GT1545 | ≤25 | ≤100 | 1500 | 4500 | 70-100 | 15 |
GT1848 | ≤50 | ≤100 | 1800 | 4800 | 100-150 | 22 |
GT2055 | ≤50 | ≤100 | 2000 | 5500 | 150-200 | 30 |
