JXSC Machines Minières

Séparateurs Magnétiques

Le principe de la séparation magnétique est de séparer sélectivement les particules magnétiques d’un mélange avec d’autres particules non magnétiques en fonction de la taille et des propriétés magnétiques des particules.

Application: Tri de minéraux métalliques: hématite, limonite, sidérite, ilménite, chromite, wolframite, minerai de tantale niobium, minerai de fer;

Élimination du fer et purification des minéraux non métalliques: feldspath, zircon, quartz, fluorine, spodumène, kaolin, tourmaline, grenat; ou récupération du fer du sable de plage.

Séparateur Magnétique De Haute Intensité

séparateur magnétique à tambour

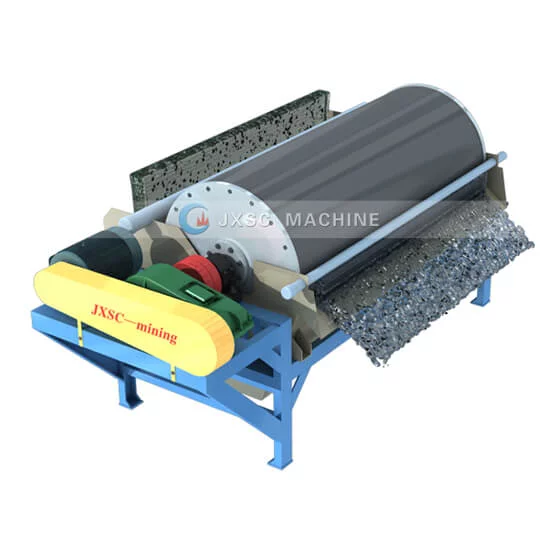

Séparateur Magnétique À Tambour Humide

Introduction

Les équipements de séparation magnétique du minerai de fer et du minerai de manganèse sont couramment utilisés et très polyvalents dans les usines de traitement des minéraux. Séparation des minéraux magnétiques du mélange de particules fines de 3 ~ 0 mm. Il est principalement utilisé pour l’élimination et la purification du fer dans les minerais non métalliques tels que le sable de quartz et le feldspath potassique.

Avantage

  • Avec aimants permanents, alimentation et décharge continues et temps d’arrêt courts.
  • La structure mécanique à haute résistance et haute fiabilité assure le fonctionnement normal de l’équipement dans divers environnements difficiles.
  • Selon les besoins des utilisateurs, différents types d’équipements de séparation magnétique avec différentes résistances de surface tels que les types en aval, semi-contre-courant et contre-courant peuvent être fournis.

Paramètre:

Modèle

Diamètre de coque (mm)

Longueur de coque (mm)

Vitesse de rotation de coque(r/min)

Taille d’alimentation(mm)

Capacité de traitement(t/h)

Puissance (kw)

CTB4060

400

600

48

2-0

0.5-1

1.1

CTB6012

600

1200

<35

2-0

10-20

1.5

CTB6018

600

1800

<35

2-0

15-30

2.2

CTB7518

750

1800

<35

2-0

20-45

2.2

CTB9018

900

1800

<35

3-0

40-60

3

CTB9021

900

2100

<35

3-0

45-60

3

CTB9024

900

2400

<28

3-0

45-70

4

CTB1018

1050

1800

<20

3-0

50-75

5.5

CTB1021

1050

2100

<20

3-0

50-100

5.5

CTB1024

1050

2400

<20

3-0

60-120

5.5

CTB1218

1200

1800

<18

3-0

80-140

5.5

CTB1224

1200

2400

<18

3-0

85-180

7.5

CTB1230

1200

3000

<18

3-0

100-180

7.5

séparateur magnétique à trois disques

Séparateur magnétique sec à trois disque

Introduction

La séparation magnétique des minéraux granulaires secs tels que le minerai de titane, le zircon, le rutile, le feldspath, le quartz, le minerai de tungstène-étain et le coltan. La sélection de minéraux métalliques ou le dissolvant de fer de matériaux non métalliques. C’est aussi la séparation et la purification des minéraux magnétiques et non magnétiques.

Avantage

  • La distance d’induction entre les disques à tous les niveaux et les particules de minerai sélectionnées peut être ajustée pour obtenir différentes intensités d’induction de champ magnétique;
  • Il peut séparer les minéraux magnétiques forts, magnétiques faibles, non magnétiques et autres éléments à la fois;
  • Il peut être adapté à un fonctionnement à sec dans des zones minières avec une pénurie d’eau.

Paramètre

Modèle

Unité

3PC-500

3PC-600

Intensité Magnétique

Hauteur

Distance à la surface de la ceinture 2mm Dents de disque 1700

Distance à la ceintureSurface 2mm Dents de disque 1800

Nombre de disques magnétiques

Pièce

3

3

Diamètre du disque magnétique

mm

500

600

Révolution du disque magnétique

r/min

25-40

22-38

Alimentation de puissance

V

380

380

Bobine excitante

Unit

4

4

Moteur correspondant

kw

0.75

1.5

Puissance excitante

kw

1.5

1.6

Augmentation de la température de la bobine

°C

65

65

Courant nominal de la bobine

A

1.1-1.8

1.2-1.9

Classement des droits



Continuous

Continuous

Largeur d’alimentation

mm

210

300

Taille de l’alimentation

mm

≤2

≤2

Capacité

kg/h

100-500

120-800

Taille globale

mm

2800×800×1220

3200×870×1160

Poids

kg

1900

2200

Séparateur Magnétique De Haute Intensité

Séparateur Magnétique De Haute Intensité

Introduction

La machine de séparation magnétique convient principalement au tri des minerais ferromagnétiques à gros grains et des minerais magnétiques à grain fin faible. Y compris la magnétite, la pyrrhotite, la limonite, l’hématite, le minerai de manganèse, l’ilménite et d’autres minéraux de séparation magnétique.

Avantage

  • Adopter une conception de pôle magnétique à induction multicouche, un grand gradient, une faible consommation d’énergie, des performances stables et un bon effet de tri;
  • L’élimination automatique continue des débris de fer, le contrôle réglable du taux d’avance, possibilité d’être transformés en rouleau unique ou multi-rouleau;
  • Les rouleaux magnétiques peuvent être assemblés en blocs, et le diamètre et la longueur des rouleaux peuvent être sélectionnés en fonction des exigences du rapport du coefficient de susceptibilité magnétique, de la taille des particules et de la capacité de traitement des minéraux triés.

Paramètre

Modèle

Taille du cylindre (mm)

Capacité  (t/h)

Puissance (kw)

HYF-1060

D100*600

0.2-1

0.37

HYF-1080

D100*800

0.3-1.4

0.37

HYF-1210

D120*1000

0.4-2

0.55

HYF-1610

D160*1000

0.6-2.5

0.55

HYF-2060

D200*600

0.45-2.3

0.55

HYF-2010

D200*1000

0.7-3.8

0.75

HYF-2475

D240*750

0.9-4.5

0.75

HYF-2410

D240*1000

1.2-5

1.1

HYF-3060

D300*600

1-4.5

1.1

HYF-3010

D300*1000

1.6-7

1.1

HYF-3860

D380*600

1.8-5.5

1.1

HYF-3810

D380*1000

2.8-9

1.5

séparateur magnétique à plaques
Plate Magnetic Separator Structure

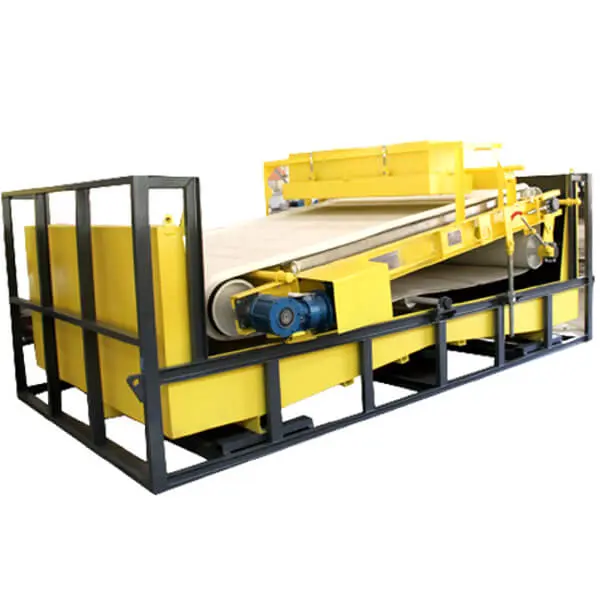

Séparateur Magnétique À Plaques

Introduction

L’équipement de séparation magnétique humide pour les impuretés de fer et la purification des minéraux non métalliques. Séparation de la limonite, de l’hématite, de l’ilménite, du grenat, du carborundum et des minéraux magnétiques faibles à grain fin, principalement utilisés pour l’élimination du fer dans le sable de quartz, l’effet est particulièrement évident.

Avantage

  • Il a une très large face de focalisation des pôles avec de nombreux pôles. Il a une induction magnétique très élevée;
  • La bande est faite de matériaux composites de haute qualité, avec une longue durée de vie et un effet évident d’élimination du fer;
  • Entraîné par un moteur à petite fréquence, la conception unique du système d’eau contrôlable permet d’économiser de l’eau et de l’énergie.

Paramètres

Modèle

Largeur (mm)

Longueur (mm)

Capacité (t/h)

Puissance (kw)

Dimensions
(mm)

Poids
(T)

600X2000

600

2000

8–10

1.5

4000x1000x1800

2.4

800X2000

800

2000

10–13

1.5

4000x1200x1800

2.6

1000X2000

1000

2000

13–18

1.5

4000x1200x1800

2.8

1200X2500

1200

2500

18–25

1.5

4500x1600x1800

3

1500X2500

1500

2500

25–30

2.2

4800x1900x1800

3.5

2000X2000

2000

2000

30–35

3

4000x2400x1800

3.8

2000X2500

2000

2500

30–35

2.2

4800x2400x1800

4
