Usine De Raffinage Électrolytique Du Cuivre
Un raffinage électrolytique du cuivre est une ligne de production électrochimique qui purifie le cuivre brut en cuivre cathodique de haute pureté tout en récupérant simultanément les métaux rares et précieux. Elle appartient au segment de traitement en profondeur à haute valeur ajoutée de la chaîne de valeur de l’industrie du traitement du cuivre en aval. Ce procédé se distingue par sa grande polyvalence quant aux matières premières traitées, acceptant des intrants aussi variés que des minerais sulfurés, des minerais oxydés ou des déchets de cuivre. Le produit final obtenu (des cathodes de cuivre d’une pureté supérieure ou égale à 99,99 %) répond aux besoins en cuivre ultrapur de secteurs tels que l’électronique, l’énergie et les nouvelles énergies.
Systèmes clés: alimentation électrique, cellules électrolytiques, système d’anodes, circulation et filtration de l’électrolyte, purification de la solution et élimination du cuivre, filtration sous presse des boues anodiques, ventilation et traitement des brouillards acides, ainsi qu’un système de contrôle intelligent centralisé (automates programmables).
Qu'est-ce qu'une usine de raffinage électrolytique du cuivre?

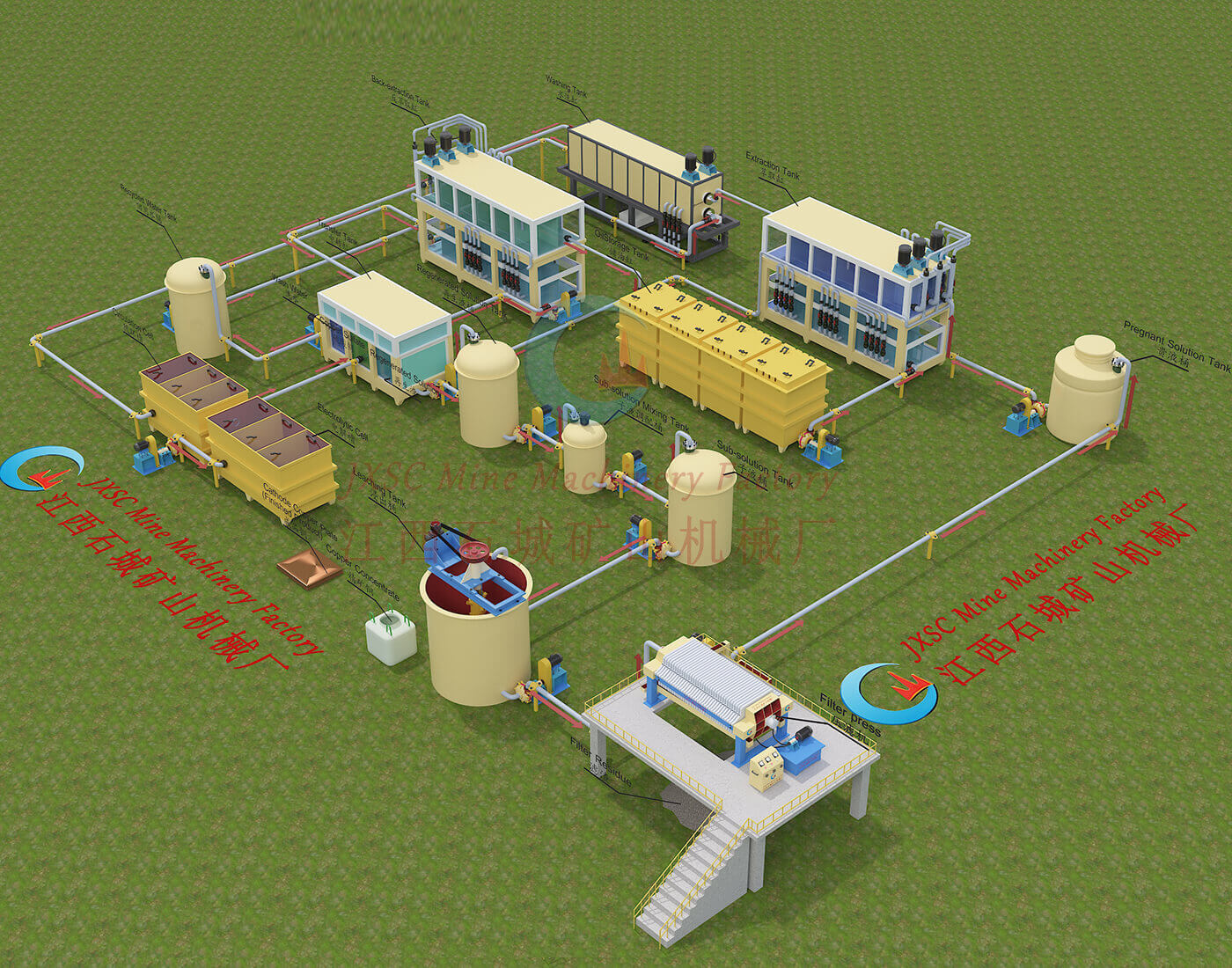

Les usines de raffinage électrolytique du cuivre appartiennent à l’étape de traitement en profondeur et précise du concentré de cuivre, également connues sous le nom d’usines d’électroraffinage du cuivre, de procédés de production de cuivre cathodique, de lixiviation et de récupération du cuivre, ou d’usines d’extraction et de purification du cuivre. Articulée autour des technologies fondamentales de l’électroraffinage ou de l’électro-extraction, une telle installation mobilise un ensemble complet d’équipements pour transformer des matières premières (généralement du minerai ou des concentrés de cuivre) en cathodes de cuivre de haute pureté (99,99 %), tout en permettant la récupération de métaux précieux contenus dans les boues anodiques. Ces cathodes constituent la forme élémentaire du cuivre utilisée dans les secteurs manufacturiers et industriels.
Intégrée en aval des procédés de traitement du cuivre (séparation gravimétrique ou de flottation du minerai), cette étape permet de raffiner le cuivre brut en produits à haute valeur ajoutée et de grande pureté ; elle constitue un maillon essentiel de la chaîne de valeur du cuivre, déterminant, in fine, tant la qualité du produit que les marges bénéficiaires.
processus de raffinage électrolytique du cuivre
Principe fondamental:

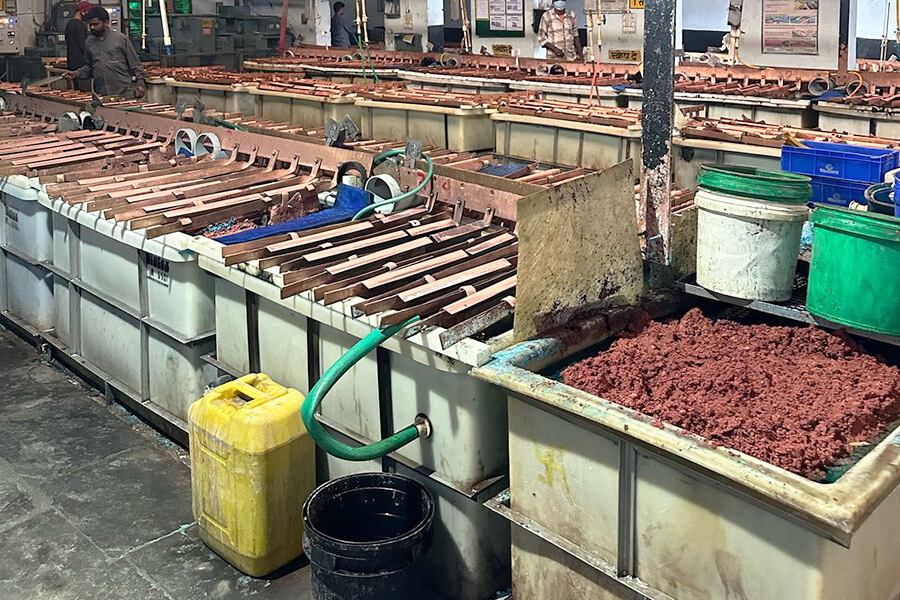

Une plaque de cuivre brut sert d’anode, tandis qu’une plaque de cuivre pur ou d’acier inoxydable fait office de cathode. Le processus se déroule dans un électrolyte composé d’un mélange de sulfate de cuivre et d’acide sulfurique, traversé par un courant continu.
Sous l’effet de réactions électrochimiques d’oxydoréduction, le cuivre de l’anode se dissout en ions cuivre ; ces derniers sont ensuite réduits et se déposent à la surface de la cathode, permettant d’obtenir un cuivre cathodique dont la pureté peut atteindre 99,99 %.
Les impuretés telles que le fer, le nickel et le zinc, qui ont un potentiel “négatif” par rapport au cuivre, restent dans l’électrolyte, tandis que les métaux précieux tels que l’or, l’argent, le sélénium et le tellure coulent au fond du réservoir pour former de la boue anodique, qui est ensuite recyclée séparément.
Scénarios applicables:
- Ateliers d’électrolyse au sein de nouvelles installations de fusion du cuivre.
- Extension de la capacité d’électrolyse ou modernisation technique visant à accroître la densité de courant dans des usines de fusion existantes.
- Projets axés sur la valorisation et la récupération de cuivre issu de ferrailles, ou sur la récupération de ressources à partir de déchets électroniques.
- Projets de fusion intégrés nécessitant la récupération simultanée de sous-produits tels que l’or, l’argent, le sélénium et le tellure.
Projets et objectifs applicables au raffinage électrolytique du cuivre
⇒ Types de minerais applicables
Minerais de sulfure de cuivre:
Ces minerais, qui comprennent notamment la chalcopyrite, la bornite et la chalcocite, représentent plus de 80 % de la production mondiale de cuivre. Ils sont soumis à des opérations de préparation (traitement du minerai) et à une fusion pyrométallurgique pour produire des anodes de cuivre, lesquelles sont ensuite affinées par électrolyse.

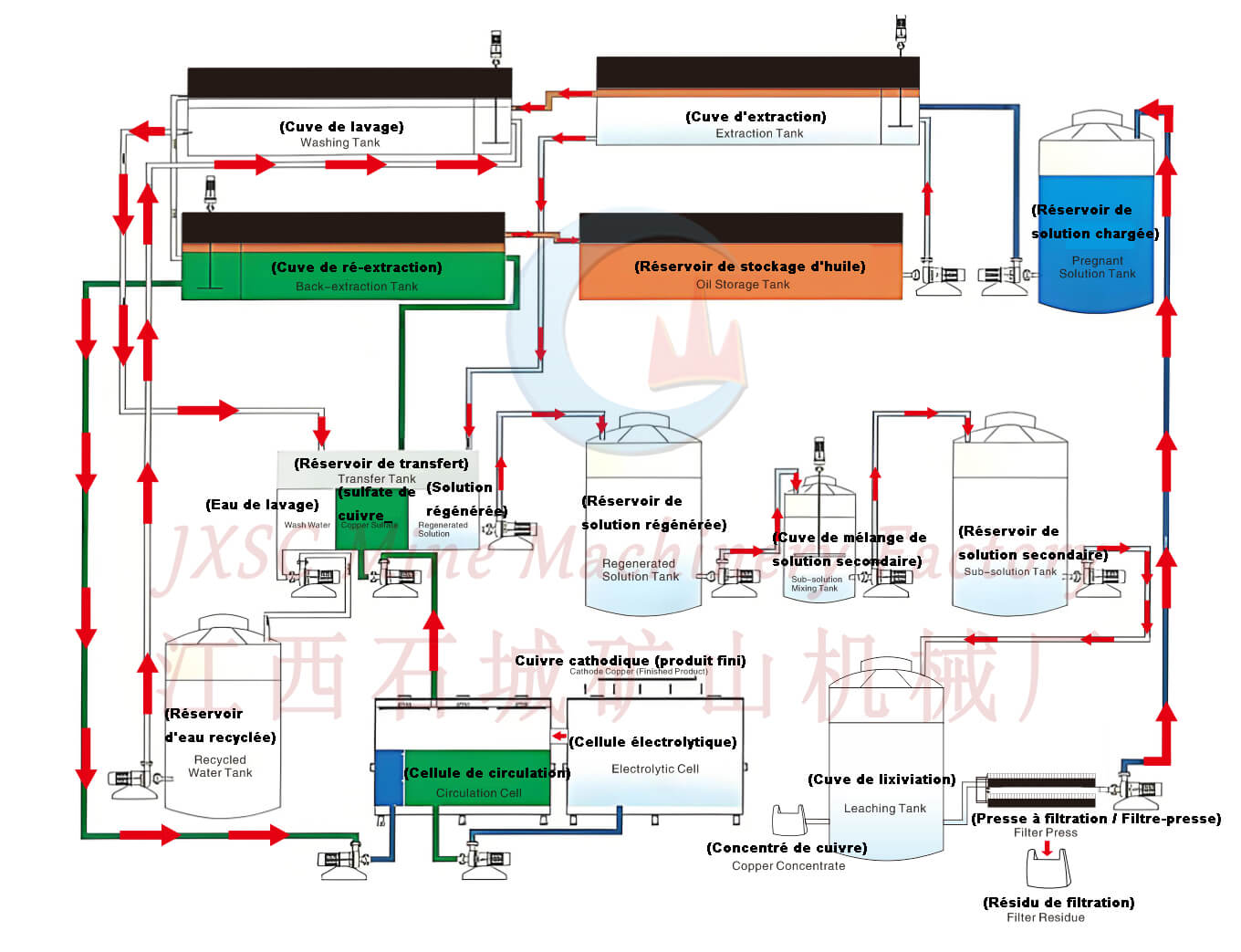

Minerai de cuivre oxydé / Minerai à faible teneur (Procédé humide SX-EW):
Pour les minerais oxydés à faible teneur et certains minerais sulfurés à faible teneur pour lesquels les procédés pyrométallurgiques ne sont pas rentables, le cuivre cathodique peut être produit directement par le procédé de “lixiviation-extraction-électrolyse” (SX-EW). Cette méthode est particulièrement adaptée aux exploitations de petite ou moyenne envergure, ou aux projets impliquant des matières premières à faible teneur; elle permet d’obtenir des cathodes de cuivre d’une pureté d’environ 99,9 %.
Cuivre recyclé / Déchets de cuivre (filière de récupération):
Les déchets de cuivre et les rebuts mixtes sont traités par affinage pyrométallurgique pour produire des anodes de cuivre, qui intègrent ensuite l’étape d’affinage électrolytique. Ce processus est souvent associé à la récupération de métaux précieux, tels que l’or et l’argent, ce qui peut accroître significativement la rentabilité.
⇒ Objectif ultime:
♦ Purification:
Affiner du cuivre brut (d’une pureté d’environ 97 % à 98 %) pour obtenir des cathodes de cuivre de “grade A” (selon les normes du LME) — un produit dont la pureté atteint 99.99 % ou plus. Ce matériau répond aux exigences requises pour les transactions sur les marchés à terme, l’exportation et l’utilisation dans des processus de fabrication de haute précision; il possède la conductivité électrique et la ductilité nécessaires aux applications en aval, telles que la production de fils et câbles électriques, l’électronique et les technologies liées aux nouvelles énergies.
♦ Valeur ajoutée:
En récupérant les métaux rares et précieux tels que l’or et l’argent contenus dans les boues anodiques, ce qui était à l’origine un “résidu” insignifiant peut être transformé en retombées économiques considérables.
♦ Produits à haute valeur ajoutée:
Produire des cathodes de cuivre normalisées, prêtes pour la vente directe; il s’agit de l’étape finale, cruciale et à haute valeur ajoutée, de la chaîne de valeur de la métallurgie du cuivre.
Pourquoi choisir la solution de raffinage électrolytique du cuivre de JXSC?
Nos avantages techniques
√ Produits de haute pureté:
Les cathodes en cuivre peuvent atteindre une pureté de 99,99 %, répondant aux normes LME de classe A pour le cuivre cathodique et aux exigences élevées des normes nationales. Dotées d’une excellente conductivité électrique et d’une grande ductilité, elles sont parfaitement adaptées à une utilisation directe dans la fabrication de fils et câbles haut de gamme, ainsi que dans les secteurs de l’électronique et des nouvelles énergies.
√ Haut niveau d’automatisation:
Grâce à des systèmes automatisés, le procédé est entièrement mécanisé. Cela réduit au minimum le recours à l’intervention manuelle, renforçant ainsi la sécurité opérationnelle et garantissant une qualité constante des produits.
√ Grande adaptabilité aux matières premières:
Ce procédé permet de traiter des matières premières de diverses origines (cuivre anodique, déchets de cuivre, solutions faiblement concentrées en cuivre, etc.) et s’intègre aux procédés de traitement des minéraux, de pyrométallurgie, d’hydrométallurgie et de régénération. Il s’intègre également parfaitement au recyclage des métaux rares et précieux, s’adaptant ainsi avec souplesse aux besoins des différents projets.
√ Forte valeur ajoutée:
Lors du processus d’électrolyse, les métaux précieux tels que l’or, l’argent, le platine et le palladium s’enrichissent dans les boues anodiques, qui peuvent être intégralement récupérées. Le taux de récupération de l’or peut dépasser 99 %, ce qui améliore considérablement la rentabilité globale du projet.
√ Conformité environnementale:
Comparée à la fusion pyrométallurgique, l’électrolyse des cathodes de cuivre permet une consommation d’énergie plus faible et une réduction des émissions de soufre. Par ailleurs, le procédé peut être couplé à des installations de protection de l’environnement, garantissant que les gaz d’échappement respectent les normes d’émission et que les effluents liquides sont recyclés, évitant ainsi tout rejet de gaz dangereux.
Les installations de raffinage électrolytique du cuivre constituent un segment à haute valeur ajoutée de la filière du cuivre et peuvent être conçues en intégration avec les étapes en amont de traitement du minerai de cuivre (séparation gravimétrique et flottation). L’objectif ultime est de garantir que la pureté du cuivre réponde aux besoins des industries électroniques, des énergies nouvelles et de la fabrication de pointe, tout en récupérant des ressources en métaux précieux comme l’or et l’argent, pour une situation gagnant-gagnant à la fois pour l’économie et l’environnement.

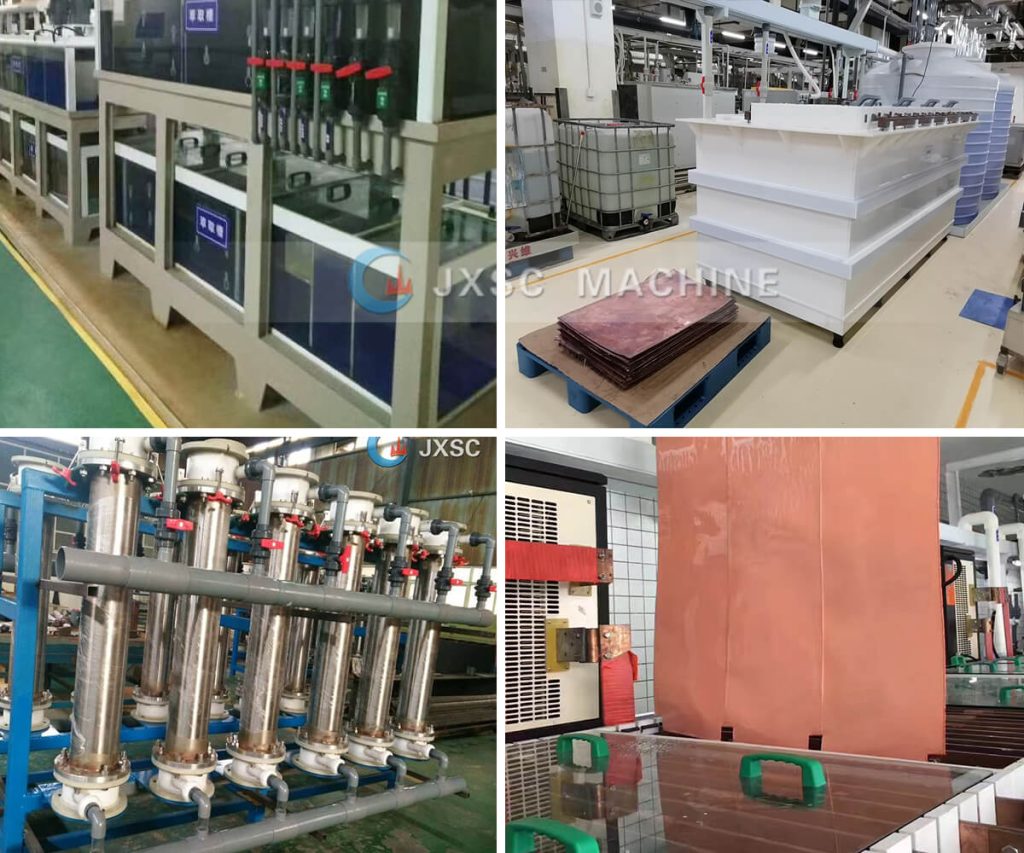

Équipements Relatifs
| Équipement | Rôle dans le système |
|---|---|
| Redresseur de courant à haute intensité | Convertit le courant alternatif en courant continu basse tension / forte intensité; le “cœur” du système |
| Cellule électrolytique | Cuve en PP/FRP renforcé résistante aux acides; contient l’électrolyte et supporte les électrodes; fond incliné pour récupérer les boues anodiques |
| Plaques anodiques et machine de coulée | Plaques anodiques en cuivre brut avec anses; coulée rotative pour un dosage précis |
| Système de cathode | Feuille de départ en cuivre pur ou cathode permanente en inox (SUS316L avec cadre isolant) |
| Barres omnibus et contacts conducteurs | Barres en cuivre et contacts ; répartissent uniformément le courant à chaque plaque |
| Circuit de circulation et filtration en ligne de l’électrolyte | Pompes, tuyauteries, filtres; maintiennent l’électrolyte propre et homogène |
| Système de chauffage et contrôle de température | Contrôle PID + réchauffeurs anticorrosion; stabilisent la température de l’électrolyte |
| Système de purification et de décuivrage de la solution | Purge périodique pour décuivrer et éliminer les impuretés |
| Système de filtration des boues anodiques | Filtre-presse hydraulique; déshydrate les boues en gâteaux de filtration |
| Système de ventilation et traitement des brouillards acides | Évacue les brouillards acides et gaz; protège l’environnement et le personnel |
| Système PLC / contrôle centralisé | Surveillance en temps réel des paramètres, localisation des courts-circuits, enregistrement des données, fonctionnement automatisé |
