Hydrocyclone
Capacité: 0.1-900m³ /h
Application: Classification, concentration, déshydratation, dégraissage, élimination du sable, lavage, classification superfine de divers minéraux, séparation et élimination de la boue lourde dans une usine de traitement des minéraux
Présentation Des Produits
Aperçu

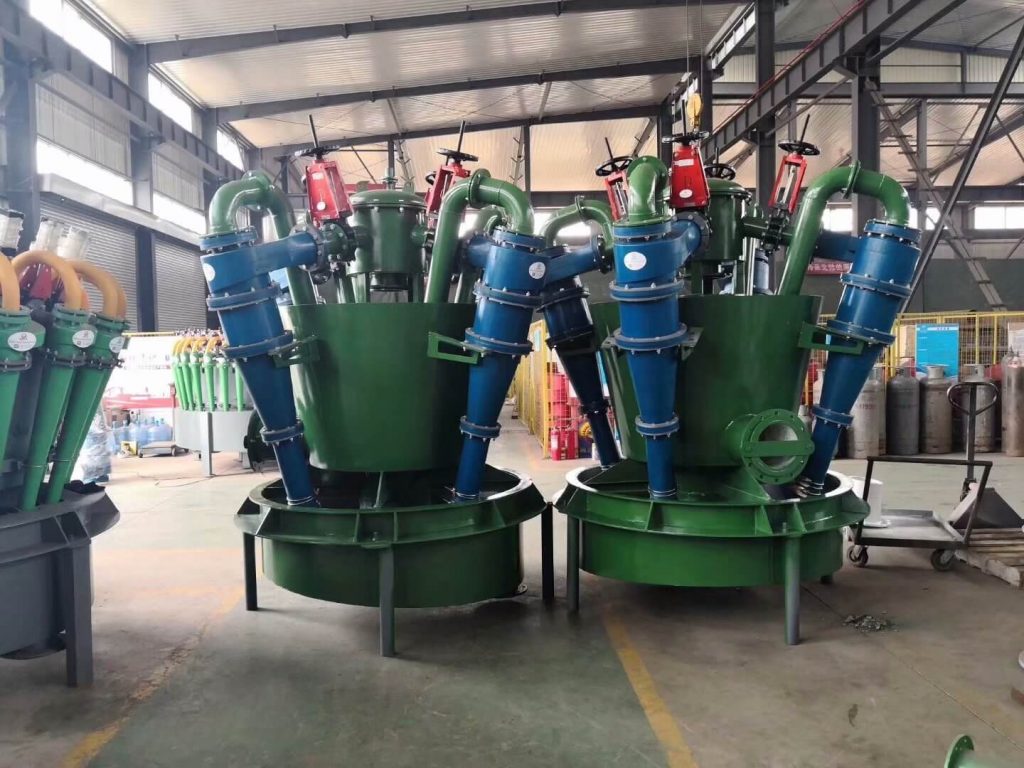

Introduction: L’hydrocyclone est un équipement de calibrage qui utilise la force centrifuge pour accélérer la sédimentation des particules de minerai. Il est principalement utilisé pour les opérations de nivellement dans la deuxième étape du broyage en circuit fermé, et est parfois utilisé pour la déshydratation de la boue, afin d’obtenir des produits de débordement très fins. Nous pouvons également personnaliser plusieurs hydrocyclones pour former un groupe afin d’améliorer l’efficacité de la classification.
Avantages des hydrocyclones
- Les hydrocyclones peuvent s’adapter à des liquides de différents débits et tailles de particules, éliminer efficacement les fines particules solides et aider à éliminer les matières en suspension, les sédiments ou autres impuretés solides.
- Sans pièces mobiles, les coûts de maintenance sont relativement faibles
- Conception compacte, prend relativement peu de place et est facile à utiliser
- Les performances de l’hydrocyclone peuvent être optimisées en ajustant le débit d’alimentation, la concentration de l’alimentation et les paramètres géométriques du cyclone pour répondre aux exigences des différentes applications.
Principe De Fonctionnement De L'hydrocyclone
La structure de l’hydrocyclone est relativement simple. Son extrémité supérieure est une partie cylindrique et sa partie inférieure est un récipient conique.
La boue est introduite dans le cyclone à une certaine vitesse (généralement 5 à 12 mètres par seconde) le long de la direction tangentielle, et obtient un mouvement rotatif, générant ainsi une force centrifuge importante (généralement des dizaines de fois voire des centaines de fois supérieure à la gravité). Sous l’action de la force centrifuge, les particules les plus grossières sont projetées vers la paroi du récipient et se déplacent vers le bas avec une piste en spirale, qui est déchargée de la buse de gravier pour devenir des produits à gros grains; Les particules les plus fines et la majeure partie de l’eau se trouvent dans le chemin en spirale, décharge du tube d’écoulement.
modèles & spécifications
Modèle | Diamètre | Angle du cône(°） | Diamètre de sortie de trop-plein (mm) | Diamètre du robinet (mm) | Taille maximale d’alimentation (mm) | Pression d’entrée(mpa) | Capacité | Taille des particules de séparation(um) | Dimension globale | Unité de poids | ||
(mm) | (m3/h) | Longueur | Largeur | Hauteur | ||||||||
FX840 | 840 | 20 | 280～380 | 80～220 | 18 | 0.04～0.2 | 500～900 | 74～350 | 1700 | 1500 | 3700 | 1621 |
FX750 | 750 | 45 | 180～290 | 85～175 | 16 | 0.04～0.2 | 400～500 | 74～300 | 1210 | 910 | 2680 | 1400 |
FX710 | 710 | 45 | 175～270 | 80～165 | 16 | 0.03～0.2 | 350～450 | 74～250 | 1255 | 1185 | 1040 | 1250 |
FX660 | 660 | 20 | 165～250 | 80～155 | 16 | 0.03～0.2 | 250～350 | 74～220 | 1140 | 1000 | 2920 | 800 |
FX660 | 660 | 45 | 165～250 | 80～155 | 16 | 0.03～0.2 | 250～350 | 74～220 | 1140 | 1000 | 2000 | 995 |
FX610 | 610 | 20 | 155～230 | 75～140 | 13 | 0.03～0.2 | 200～300 | 74～220 | 875 | 950 | 2560 | 550 |
FX610 | 610 | 45 | 155～230 | 75～140 | 13 | 0.03～0.3 | 200～300 | 74～220 | 875 | 950 | 1810 | 600 |
FX500 | 500 | 20 | 125～185 | 55～115 | 10 | 0.03～0.3 | 140-220 | 74～220 | 850 | 700 | 2050 | 380 |
15 | 74～150 | 850 | 700 | 2380 | 540 | |||||||
45 | 74～150 | 850 | 825 | 1630 | 430 | |||||||
FX350 | 350 | 20 | 80～120 | 30～70 | 6 | 0.04～0.3 | 60～100 | 50～150 | 775 | 620 | 1765 | 208 |
15 | 50～120 | 775 | 620 | 1970 | 210 | |||||||
FX300 | 300 | 20 | 60～115 | 20～50 | 5 | 0.04～0.3 | 45～85 | 50～150 | 498 | 485 | 1415 | 105 |
15 | 40～100 | 498 | 485 | 1642 | 169 | |||||||
Fx250 | 250 | 20 | 60～100 | 16～45 | 3 | 0.06～0.35 | 40～60 | 40～100 | 410 | 380 | 1215 | 75 |
15 | 40～100 | 410 | 380 | 1405 | 73 | |||||||
10 | 30～100 | 410 | 380 | 1788 | 85 | |||||||
FX200 | 200 | 20 | 40～65 | 16～32 | 2 | 0.06～0.35 | 25～40 | 40～100 | 365 | 330 | 1030 | 45 |
15 | 30～100 | 410 | 330 | 1083 | 54 | |||||||
10 | 30～100 | 400 | 365 | 1490 | 60 | |||||||
F150 | 150 | 20 | 30～45 | 8～22 | 1.5 | 0.06～0.35 | 11～22 | 30～74 | 310 | 265 | 820 | 29 |
15 | 30～74 | 310 | 265 | 878 | 30 | |||||||
10 | 30～74 | 310 | 265 | 1160 | 35 | |||||||
FX125 | 125 | 17 | 25～40 | 8～18 | 1 | 0.06～0.35 | 8～15 | 20～100 | 260 | 218 | 620 | 10.2 |
8 | 20～74 | 260 | 218 | 870 | 33 | |||||||
FX100 | 100 | 20 | 20～40 | 8～18 | 1 | 0.06～0.35 | 5～15 | 20～100 | 260 | 210 | 525 | 8.6 |
15 | 20～100 | 268 | 215 | 720 | 13 | |||||||
8 | 20～100 | 365 | 150 | 1065 | 23 | |||||||
5 | 20～100 | 365 | 150 | 1505 | 30 | |||||||
FX75 | 75 | 15 | 15～22 | 6～12 | 0.6 | 0.1～0.4 | 2～5 | 20～74 | 240 | 230 | 420 | 2.2 |
5 |
| 5～40 | 240 | 230 | 778 | 6.5 | ||||||
FX50 | 50 | 15 | 11～16 | 3～8 | 0.3 | 0.1～0.4 | 1～2 | 10～74 | 160 | 137 | 400 | 1.5 |
5 | 160 | 137 | 680 | 5.5 | ||||||||
FX25 | 25 | 5 | 6～10 | 3～7 | 0.2 | 0.1～0.4 | 0.8～1.2 | 4～20 | 130 | 85 | 495 | 1.2 |
FX10 | 10 | 4 | 3～4 | 2～3 | 0.2 | 0.2～0.4 | 0.1～0.2 | 2～10 | 30 | 30 | 195 | 2 |
