séparateur de gabarit
Capacité: 1-25t/h
Taille d’alimentation: <10-25mm
Application: Le séparateur à gabarit est utilisé pour l’enrichissement de l’or, du diamant, du manganèse, du coltan, de l’étain, du tungstène, du titane, du minerai de tungstène, de la fluorite, du minerai de fer, du minerai de chrome, du tantale-niobium ou d’autres minerais métalliques et non métalliques.
Présentation Des Produits
introduction du séparateur de gabarit

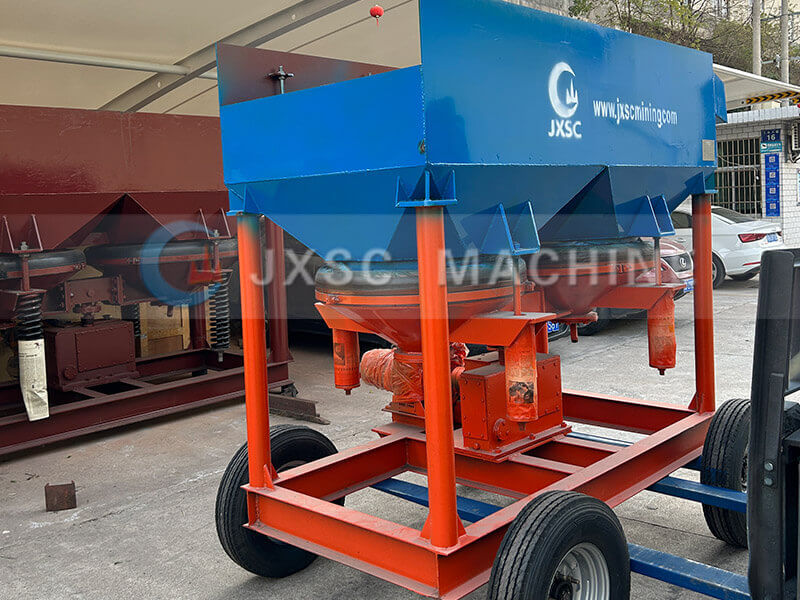

Un séparateur de gabarit (concentrateur de gabarit, concentrateur de gabarit, machine à gabarit) est un équipement qui entraîne des impulsions d’eau vers le haut à travers un épais lit de sédiments déposés pour le maintenir lâche et agité. Cela permet d’obtenir une séparation gravitationnelle en permettant aux minéraux les plus denses de s’enfoncer facilement et rapidement à travers les minéraux plus légers. Les séparateurs à gabarit sont largement utilisés dans diverses usines de traitement de métaux lourds, métalliques et non métalliques. Nous pouvons également personnaliser les concentrateurs de gabarits mobiles.
fonction principale du séparateur de gabarits
1. Séparation des minéraux: or alluvial, minerai filonien aurifère, tungstène, étain ; amélioration granulométrique de l’hématite et de la magnétite.
2. Traitement des minerais métalliques: tri préliminaire des minerais de plomb et de zinc ; enrichissement du minerai de manganèse (élimination des scories à faible teneur).
3. Resélection des résidus de gravier: récupération des métaux précieux tels que l’or et le plomb.

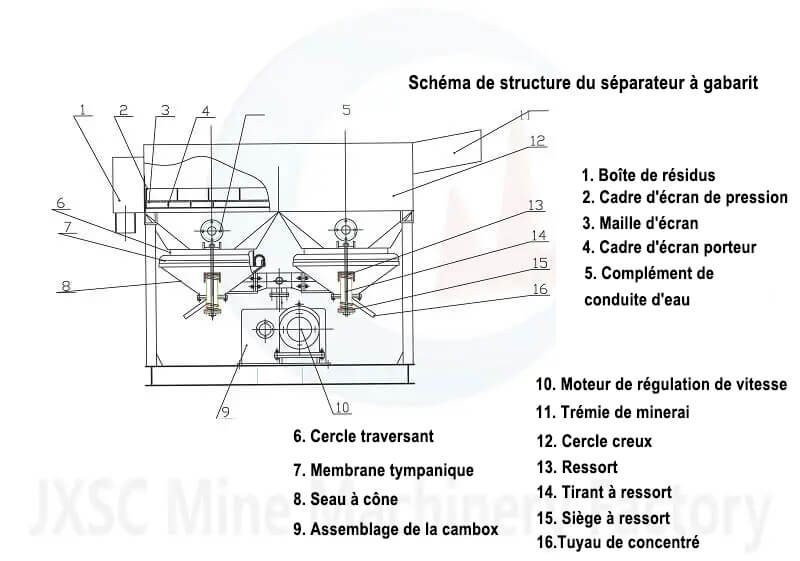

Principe De Fonctionnement Du séparateur de gabarit
Le minerai sélectionné est continuellement introduit dans la plaque de tamis de la chambre de gabarit pour former une couche de matériau épaisse. Le débit d’eau ascendant est périodiquement soufflé à travers la plaque de tamis, provoquant la montée et le relâchement du lit, puis le débit d’eau descend (ou cesse de monter).
Au cours de ce processus, les minéraux lourds pénètrent dans la couche inférieure et les minéraux légers sont transférés dans la couche supérieure. Il est difficile pour les matériaux à faible densité de pénétrer dans l’espace inférieur à travers la couche de matériau à haute densité. Les minéraux lourds pénètrent dans le réservoir de concentré par le crible, et les minéraux légers pénètrent dans le bassin à résidus pour être rejetés.
Pourquoi choisir la Écran À Trommel Mobile JXSC
Avantages & caractéristiques Du séparateur de gabarit

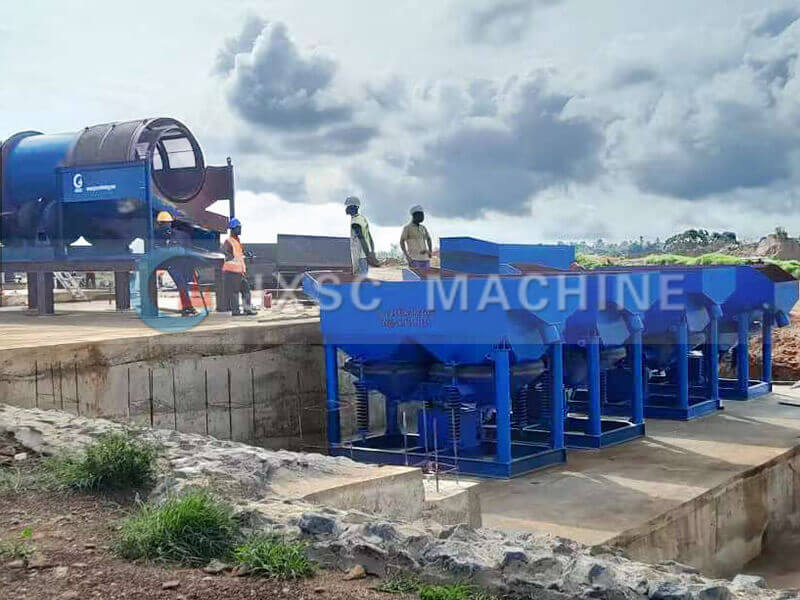

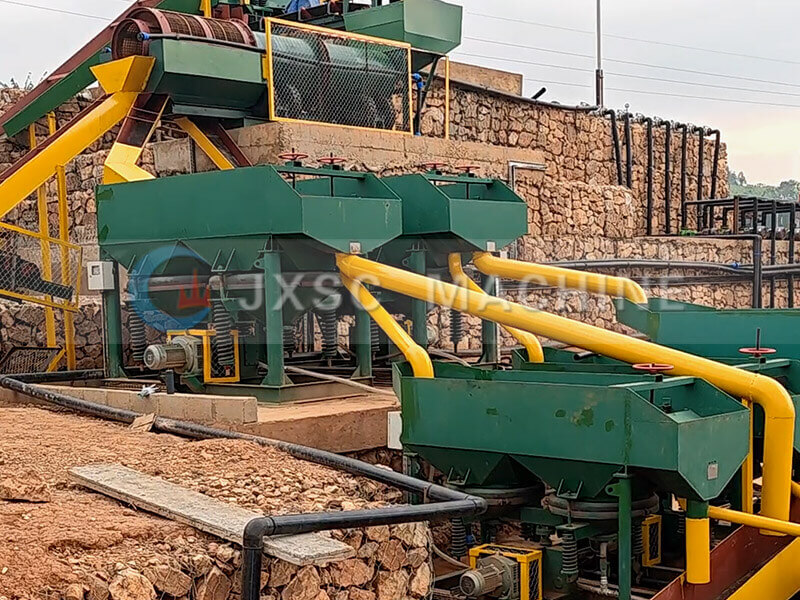

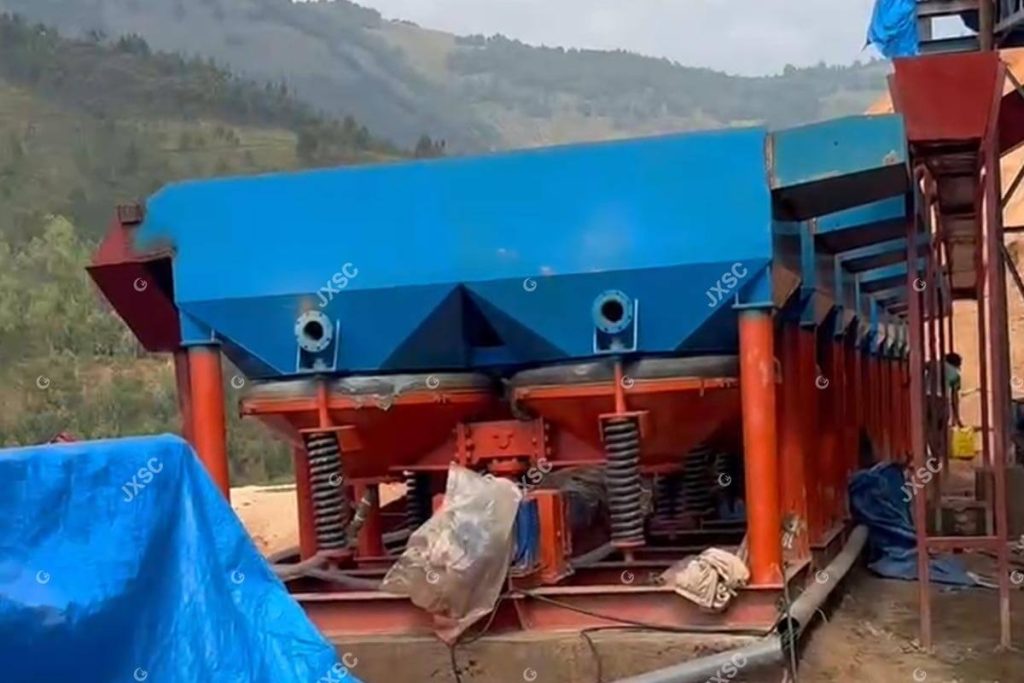

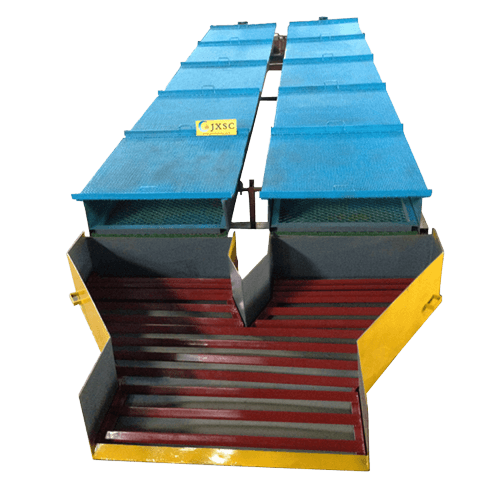

- Il peut également être connecté à un écran à trommel d’or, un laveur rotatif, une boîte à écluse de l’or et d’autres équipements, utilisés dans les usines de lavage d’or et de diamants alluvionnaires (concentrateur de gabarit mobile). Faible consommation d’eau par rapport à la plupart des concentrateurs centrifuges.
- Taux de récupération élevé – récupère de 0,5 % à 30 % de concentré, ce qui augmente le taux de récupération.
- Alimentation large et récupération de la taille des particules – taille d’alimentation jusqu’à 30 mm, ce qui réduit l’étape de précriblage de l’alimentation. Améliorer le potentiel de récupération par gravité et éviter un broyage excessif.
- Haute efficacité– Il occupe une petite surface et est simple et pratique à utiliser. Équipement de traitement des minéraux économe en énergie et respectueux de l’environnement, nouvellement développé et produit de ces dernières années. Il a un excellent effet sur le traitement minéral de divers minéraux métalliques et non métalliques.
- Forte adaptabilité: en ajustant la course, la fréquence de course et le poids du lit, il peut s’adapter de manière flexible à différentes propriétés du minerai.
Modèles & Spécifications
| Modèle | Chambre de jigging | Diaphragme | Taille de l’alimentation(MM) | Eau de lavage à contre-courant (M3/H) | Pression de l’eau de lavage à contre-courant（Mpa） | Capacité de traitement (T/H) | Puissance du moteur (KW) | Dimension (MM) | Poids (Ton) | ||
| Forme | Zone | Accident vasculaire cérébral | Fréquence de jig | ||||||||
| JT0.57-1 | Trapezoid | 0.57 | 10-17 | 80-120 | ＜10 | 18-20 | ≥0.1 | 1-3 | 1.5 | 1550x780x1530 | 0.6 |
| JT1-1 | Trapezoid | 1.1 | 10-17 | ＜10 | 20-30 | 2-4 | 2.2 | 2270x1110x1890 | 0.9 | ||
| JT2-2 | Trapezoid | 2.3 | 10-17 | 60-100 | ＜25 | 40-50 | 4-8 | 3 | 2900x1550x2000 | 1.4 | |
| JT4-2 | Trapezoid | 4.5 | 20-30 | ＜25 | 80-100 | 10-15 | 7.5 | 3900x2000x2460 | 3.2 | ||
| JT4-2A | Trapezoid | 4.5 | 20-30 | ＜25 | 80-100 | 10-15 | 4*2pc | 3900x2000x2460 | 4 | ||
| JT5-2 | Trapezoid | 5 | 20-30 | ＜25 | 80-100 | 10-20 | 7.5 | 4000x2050x2660 | 3.2 | ||
| JT6-3 | Trapezoid | 6.8 | 20-30 | ＜25 | 120-150 | 20-25 | 7.5+4 | 5400x2000x2460 | 5 | ||
