Classificateur En Spirale
Capacité: 10-900 t/24h; Jusqu’à 150% d’immersion en spirale
Diamètre de la spirale: 300-3000mm; Des spirales seul, à double ou triple pas sont disponibles
Application: Le classificateur en spirale est souvent combiné avec un broyeur à boulets pour former un cycle en circuit fermé pour détourner le sable minéralisé ; Classification dans le circuit de broyage de toutes les usines de traitement des minéraux, usines de sable et de gravier, et déchalage et déshydratation dans les opérations de lavage du sable.
Présentation Des Produits
introduction du classificateur en spirale
Le classificateur en spirale sont les équipements principaux pour l’opération de classification du usine de traitement des minéraux. Il est principalement utilisé pour la classification, la séparation, le criblage du minerai, ainsi que le déschlamage et la déshydratation dans les opérations de lavage du sable. Il est souvent équipé d’un broyeur à boulets pour former un broyeur à anneau en circuit fermé et constitue un équipement de classement populaire dans l’exploitation minière et le traitement du minerai.
- Le classificateur centrifuge en spirale présente les avantages d’un fonctionnement continu puissant, d’une grande capacité de traitement, d’une faible consommation d’énergie par unité de sortie et d’une maintenance pratique. Il peut traiter des particules d’un diamètre de 1 um à 10 mm.
- Le classificateur centrifuge en spirale horizontale adopte la méthode de classification par voie humide et sa capacité de traitement peut atteindre 1 ~ 20 (m3 de boue) kg/h. Il est largement utilisé dans les minéraux, les poudres métalliques, les matières premières chimiques, les pigments, les charges, etc.
Types: Il existe quatre classificateurs-déversoir simple spirale et double spirale, spirale simple immergée et double spirale.
- Le classificateur en spirale à déversoir élevé convient à la classification des particules grossières, la taille maximale du débordement est généralement de 0,4 à 0,15 mm;
- Le classificateur en spirale immergé convient à la classification des particules fines, la taille maximale du débordement est généralement inférieure à 0,2 mm.
Principe et structure du classificateur en spirale
Principe de fonctionnement
Le classificateur à vis est basé sur le principe que les particules solides sont de taille et de densité différentes, de sorte que la vitesse de décantation dans le liquide est différente. Les particules fines de minerai flottent dans l’eau et débordent, et les particules de minerai grossier coulent au fond du réservoir.
Le classificateur en spirale est largement utilisé dans les usines d’enrichissement pour correspondre au broyeur à boulets, afin de former un chemin de circulation en circuit fermé pour distribuer le sable minéralisé. Filtrer le matériau broyé en poudre dans le broyeur, puis utiliser la pièce en spirale pour visser le matériau grossier dans l’entrée du broyeur à boulets et le matériau fin filtré est évacué du tuyau de trop-plein.

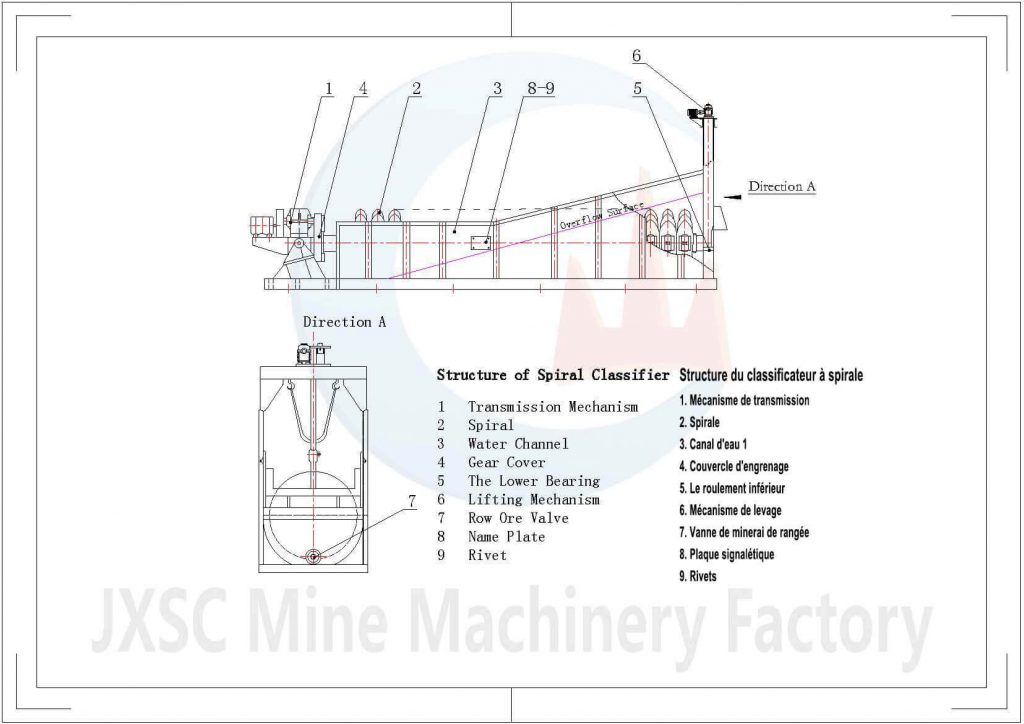

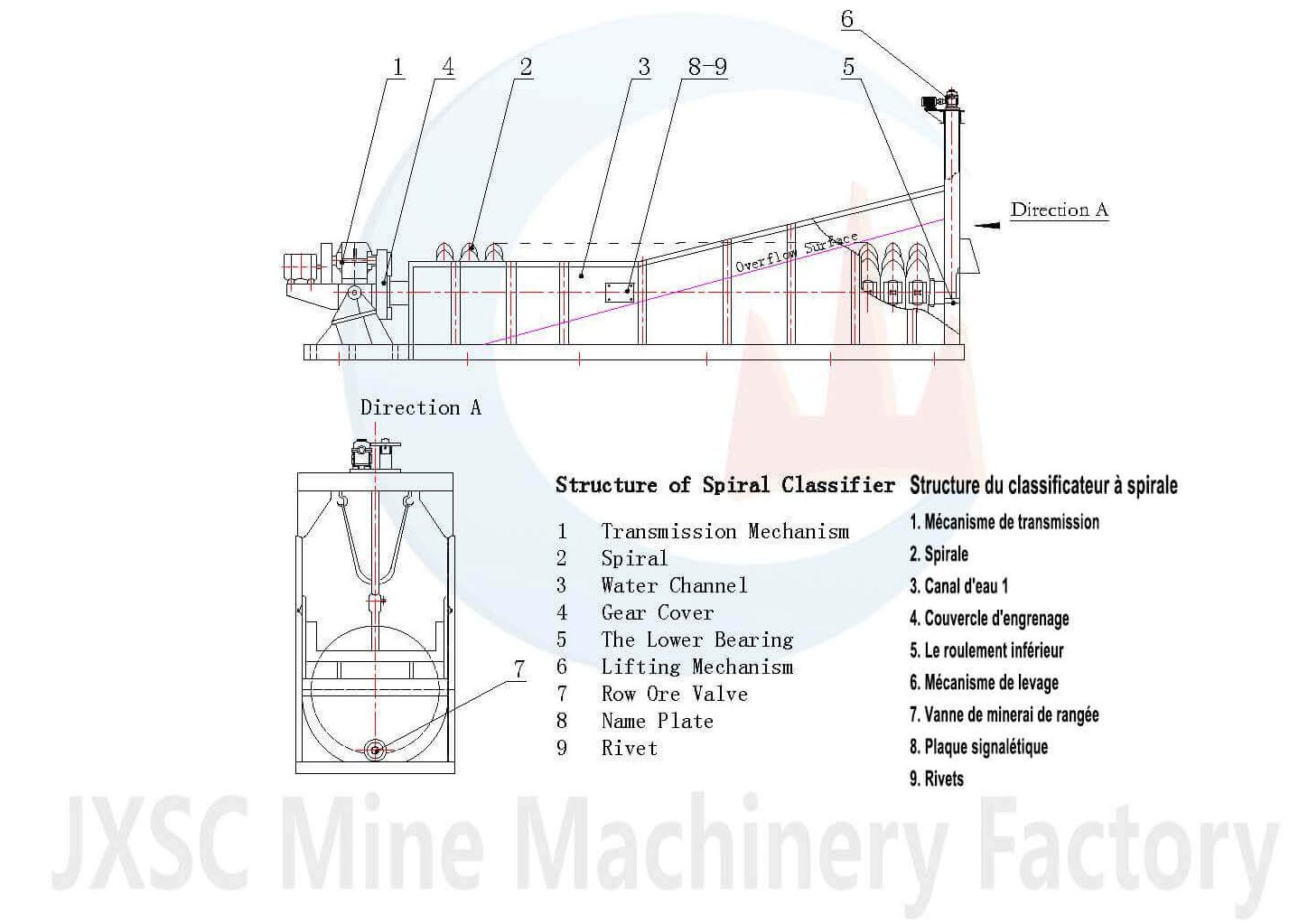

Structural characteristics
Pourquoi choisir la classificateur en spirale JXSC
Avantages du classificateur à spirale
- La consommation d’énergie du classificateur à spirale JXSC est 50 % inférieure à celle des autres équipements de classification, et le rendement est également augmenté de 50 %.
- Le réservoir d’eau a une grande pente, ce qui est pratique pour former une opération de broyage annulaire en circuit fermé avec le broyeur à boulets, et forme un retour de sable à écoulement automatique.
- Le classificateur en spirale a un processus de fonctionnement simple et un état de fonctionnement stable, réduisant considérablement les coûts de maintenance.
- Sa structure en spirale peut garantir une zone de décantation suffisamment grande pour prolonger le temps de suspension des matériaux, ce qui est plus propice à une répartition uniforme des matériaux pendant le processus de classification.
- Les utilisateurs peuvent ajuster les paramètres du classificateur en spirale en fonction de leurs besoins, tels que la vitesse de la spirale, l’inclinaison et la taille de la sortie, pour répondre à différentes exigences de classification.
modèles & spécifications
Modèle | Diamètre de la spirale | Vitesse en spirale | Réservoir d’eau | Capacité de traitement t/24h | Moteur d’entraînement | Moteur de levée | |||
MM | r/min | L (mm) | W(mm) | Slope(°） | Over Flow | Returned Sand | kw | kw | |
FG-5 | Φ500 | 9.2 | 3900 | 560 | 10.5°-14° | 21-75 | 145-260 | 3 | 0 |
FG-7 | Φ750 | 7.8 | 5367 | 830 | 10.5°-14° | 65-154 | 255-564 | 3 | 0 |
FG-10 | Φ1000 | 7 | 6500 | 1110 | 10.5°-14° | 85 | 473-1026 | 5.5 | 0 |
FG-12 | Φ1200 | 5,6,7 | 6500 | 1372 | 10.5°-14° | 150 | 1145-1600 | 5.5 | 2.2 |
FG-15 | Φ1500 | 2.5,4,6 | 8265 | 1664 | 14°-18.5° | 235 | 1140-2740 | 7.5 | 2.2 |
FG-20 | Φ2000 | 5.4 | 8400 | 2396 | 14.5°-18.5° | 400 | 5940 | 15 | 2.2 |
FG-24 | Φ2400 | 3.6,5.4,6.3 | 9160 | 2600 | 14°-18.5° | 580 | 6800 | 11/15 | 2.2 |
FG-30 | Φ3000 | 3.17 | 12500 | 3200 | 14°-18.5° | 890 | 11650 | 22 | 4 |
2FG-12 | Φ1200 | 5,6,7 | 6500 | 2620 | 14°-10.5° | 300 | 2290-3200 | 5.5X2 | 2.2X2 |
2FG-15 | Φ1500 | 2.5,4,6 | 8265 | 3200 | 14°-18.5° | 460 | 2240-5360 | 7.5X2 | 2.2X2 |
2FG-20 | Φ2000 | 5.4 | 8400 | 4296 | 14.5°-18.5° | 800 | 11880 | 15X2 | 2.2X2 |
2FG-24 | Φ2400 | 3.6,5.4,6.3 | 9160 | 5040 | 14°-18.5° | 1160 | 13600 | 11X2/15X2 | 2.2X2 |
2FG-30 | Φ3000 | 3.17 | 12500 | 6300 | 14°-18.5° | 1785 | 23300 | 22X2 | 4X2 |
