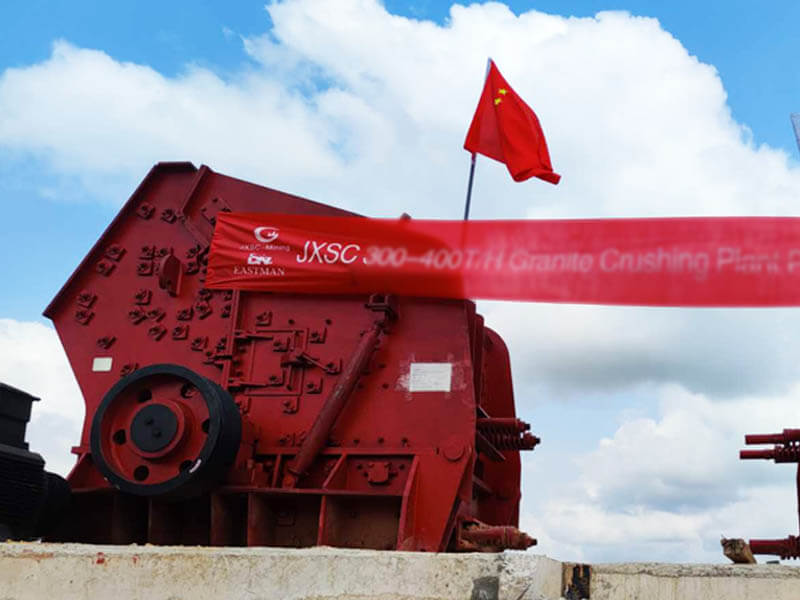

Concasseur à Percussion
Capacité: 30-500 t/h
Taille d’alimentation: <700mm
Application: Les concasseurs à percussion conviennent principalement aux matériaux moyennement durs et cassants avec une résistance à la compression ≤ 350 MPa et une teneur en humidité < 15 %, tels que le calcaire, le granit (dureté moyenne et faible), le basalte, les galets de rivière, la pierre de quartz, le minerai de fer, les déchets de béton et la gangue de charbon.
Présentation Des Produits
Introduction du Concasseur À Percussion
Les concasseurs à percussion (broyeur à percussion) sont largement utilisés dans l’usine de traitement des minéraux, avec une efficacité de production élevée et de bonnes performances de sécurité. Le produit fini a une forme cubique, évitant l’étirement et la fissuration, et a une meilleure distribution granulométrique. Il s’agit d’un équipement de concassage efficace et multifonctionnel, largement utilisé dans les secteurs de l’exploitation minière, de la métallurgie, des matériaux de construction et du traitement des déchets de construction.
Comparé aux équipements de concassage traditionnels, le concasseur à percussion se caractérise par un taux de concassage élevé, une faible consommation d’énergie et une excellente granulométrie du produit fini. Il est particulièrement adapté au concassage moyen et fin de matériaux cassants de dureté moyenne ou inférieure (tels que le calcaire, le gypse, le béton, etc.).
Le concasseur à percussion concasse les matériaux mi-durs et cassants grâce au principe “impact-collision”. Il présente les avantages d’une forme de particules cubique, d’une faible consommation d’énergie et d’un contrôle intelligent. C’est l’équipement de base pour le concassage fin et le façonnage de granulats de haute qualité.
principe et la structure du concasseur à percussion
Principe De Fonctionnement
La courroie trapézoïdale connectée au moteur entraîne le concasseur à percussion pour qu’il tourne dans une direction fixe. Il existe plusieurs ensembles de plaques d’impact de suspension au-dessus du rotor. Le matériau pénètre dans la cavité de broyage par le trou d’alimentation et le rail de guidage. La tige soufflante fixée sur le rotor impacte le matériau sur la plaque de contre-attaque puis tombe de la plaque de contre-attaque sur les blocs de matériau en collision.
Par conséquent, les matériaux se déplacent de manière répétée dans la cavité de concassage composée du rotor, de la plaque d’impact, du marteau et de la tige de frappe. En ajustant l’angle et la distance de l’enclume d’impact, l’écart entre la plaque d’impact et le marteau peut être ajusté en fonction des besoins réels.
Structural characteristics
- Ensemble rotor: arbre principal + disque rotor + battoirs remplaçables (en alliage à haute teneur en chrome).
- Système de plaques d’impact à plusieurs niveaux: une ou deux plaques d’impact réglables améliorent l’efficacité.
- Réglage: un mécanisme hydraulique ou à ressort ajuste l’espace entre les plaques d’impact pour contrôler la taille des particules rejetées.
Pourquoi choisir la Concasseur à Percussion JXSC
Avantages & caractéristiques Du Concasseur À Percussion
√ Excellente forme des particules: Le produit fini contient moins de 10 % de paillettes aciculaires et plus de 85 % d’agrégats cubiques.
√ Économe en énergie et efficace: Un taux de concassage élevé est obtenu, avec une consommation d’énergie inférieure de 30 % à celle d’un concasseur à cône, permettant à une seule unité d’effectuer un concassage moyen et fin.
√ Réglable: En ajustant l’écartement entre les plaques d’impact et la vitesse du rotor, il est possible de produire des agrégats fins ou grossiers, permettant ainsi à une seule machine de répondre à plusieurs besoins.
√ Résistant à l’usure et économique: Les battoirs à haute teneur en chrome offrent une longue durée de vie et réduisent les coûts de maintenance.
√ Respectueux de l’environnement: La chambre de concassage étanche, associée à un dépoussiéreur à impulsions, offre un faible niveau sonore et des émissions de poussière minimales.
√ Configuration flexible: JXSC peut personnaliser des concasseurs à percussion fixes ou mobiles pour les lignes de production d’agrégats ou de traitement de minéraux de petite ou grande taille.
Modèles & Spécifications
| Modèle | Spécification (mm) | Ouverture d’Alimentation (mm) | Taille d’Alimentation maximale (mm) | Capacité (t/h) | Moteur (kW) |
| Pf-0607 | φ-644*740 | 320*770 | 100 | 10-20 | 30 |
| Pf-0807 | φ-850*700 | 400*730 | 300 | 15-30 | 30—45 |
| Pf-1008 | φ-1000*800 | 400*830 | 300 | 30-50 | 37–55 |
| Pf-1010 | φ-1000*1050 | 400*1080 | 350 | 50-80 | 55–75 |
| Pf-1210 | φ-1250*1050 | 400*1080 | 350 | 70-120 | 110-132 |
| Pf-1212 | φ-1250*1250 | 400*1300 | 350 | 100-150 | 132-160 |
| Pf-1214 | φ-1250*1400 | 400*1430 | 400 | 130-180 | 160*200 |
| Pf-1315 | φ-1320*1500 | 860*1520 | 500 | 160-250 | 180-260 |
| Pf-1320 | φ-1320*2000 | 860*2030 | 500 | 300-350 | 300*375 |
