Votre séparateurs de minerai de diamant compromet-il votre rentabilité globale? Contrairement à celles d’autres mines métalliques, les gisements diamantifères se caractérisent généralement par des teneurs extrêmement faibles, associées à une grande variabilité de la taille, de la forme des cristaux et des minéraux associés; par conséquent, les méthodes traditionnelles de séparation gravimétrique peinent souvent à concilier simultanément des taux de récupération élevés et des teneurs élevées des concentrés. Dans le processus d’extraction du diamant, la précision et l’efficacité des équipements de séparation déterminent directement le taux de récupération final ainsi que les retombées économiques. Cet article explore les différences fondamentales entre 2 types de séparateurs de minerai de diamant: les jigs et les cyclones à milieux lourds.
Coup d'oeil rapide
Les séparateurs à jig et les cyclones sont actuellement les deux principaux types de séparateurs de minerai de diamant. Les jigs conviennent à la séparation des diamants à grains moyens et grossiers, offrant des taux de récupération élevés et de faibles taux de concassage. Les cyclones, qui utilisent le principe de la classification par force centrifuge, sont particulièrement performants pour la récupération du minerai de diamant à grains fins.
2 types de séparateurs de minerai de diamant

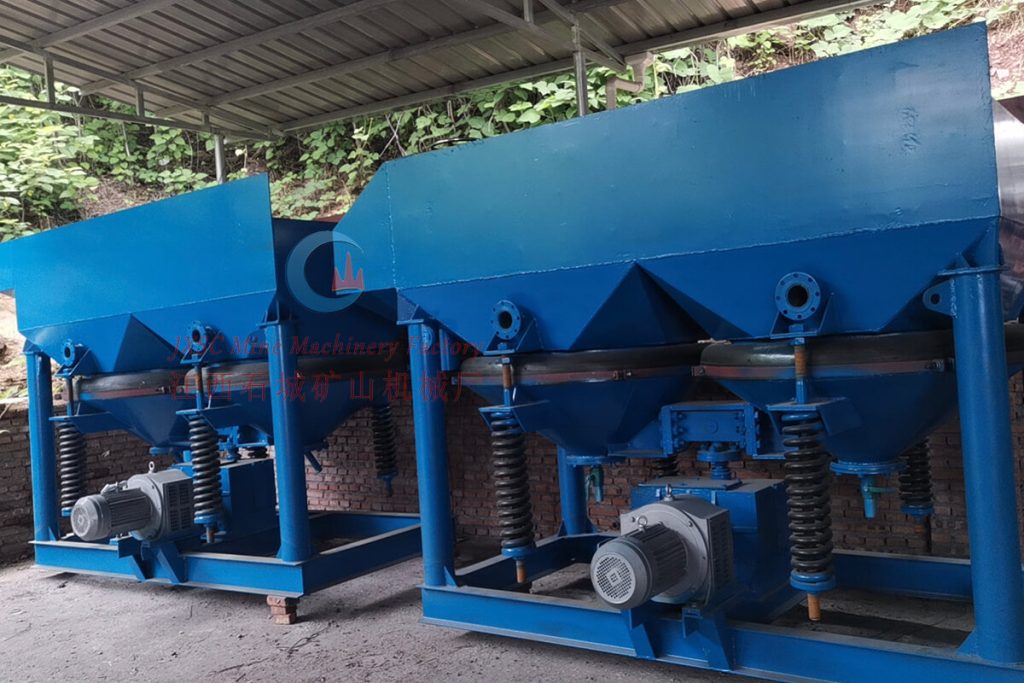

1. Séparateur à jig pour minerai de diamant
Le principe fondamental de l’utilisation d’un séparateur à jig pour trier le minerai de diamant repose sur l’exploitation de la différence de densité entre les diamants et la gangue pour réaliser la séparation. La densité du minerai de diamant est généralement d’environ 3,52 g/cm³, ce qui est nettement supérieur à celle des minéraux de gangue — tels que le quartz et le feldspath — dont la densité varie de 2,6 à 2,8 g/cm³.
Principe de fonctionnement
Lors du fonctionnement du séparateur à jig, un flux d’eau pulsé et alterné est généré, provoquant un desserrage et une stratification périodiques du lit de minerai alimenté. Les diamants les plus denses se déposeront progressivement au fond du lit et seront évacués par la sortie du concentré. À l’inverse, la gangue, moins dense, reste en suspension dans les couches supérieures et est évacuée par le déversoir. L’ensemble du processus de séparation s’effectue sans l’intervention de forces mécaniques intenses, ce qui permet de préserver au maximum l’intégrité cristalline des diamants et d’éviter toute perte inutile de matières premières de grande valeur.
Types courants de séparateurs à jig
Actuellement, les deux types de jigs les plus largement utilisés dans le domaine de l’enrichissement du diamant sont le jigger à onde en dents de scie et le jigger trapézoïdal.
- Séparateur à jig à vagues en dents de scie: Sa courbe de pulsation est en forme de dents de scie, avec un flux d’eau ascendant rapide et un flux d’eau descendant lent, ce qui peut réduire le temps de suspension des minéraux à haute densité. Il est particulièrement bien adapté aux petites mines de diamants ainsi qu’aux opérations de récupération des résidus miniers.
- Séparateur à jig trapézoïdal: son réservoir s’élargit progressivement de l’extrémité d’alimentation à l’extrémité de refoulement, et la vitesse d’écoulement de l’eau diminue progressivement, ce qui permet de séparer simultanément des minerais de tailles de particules multiples. Cela permet la séparation simultanée des minerais selon plusieurs fractions granulométriques. Il est capable de traiter une plage de granulométrie allant de 0,5 mm à 25 mm. Ce type d’équipement est particulièrement indiqué pour le traitement des gisements de diamants alluviaux à granulométrie hétérogène, ou pour les opérations d’enrichissement primaire dans les mines de diamants en kimberlite.
JXSC privilégie les séparateurs de minerai de diamant sur mesure, tandis que les petites et moyennes mines peuvent utiliser des séparateurs à jig mobiles modulaires pour abaisser le seuil d’investissement.
✔️ Avantages
- Cette méthode de séparation physique ne nécessite aucun réactif chimique, ce qui la rend particulièrement adaptée aux zones minières disposant de ressources en eau limitées ou soumises à une réglementation environnementale stricte.
- Les plaques de tamisage de la machine à jig sont capables de résister à l’impact de grosses particules (dépassant 50 mm) et ne requièrent aucun criblage préalable. Cette robustesse fait de la machine à jig le choix privilégié pour l’exploitation des gisements alluviaux et des petites mines à ciel ouvert, en particulier celles impliquant des minerais caractérisés par une teneur élevée en argile et une large distribution granulométrique.
- Il fait preuve de capacités de traitement exceptionnelles pour les diamants de grande taille; tout au long du processus de tri, l’absence de forces centrifuges importantes garantit que le taux de casse des gros diamants reste inférieur à 2 %, maximisant ainsi la valeur économique des diamants de grande valeur.
❌ Limites
Bien que les séparateurs à jig affichent des performances exceptionnelles avec les diamants à grains grossiers, ils sont inadaptés au tri des diamants à grains fins (–0,5 mm). Par exemple, lors du traitement de particules de taille inférieure à celle des mailles du tamis, les cristaux de diamant risquent d’être entraînés par le flux d’eau et rejetés avec les stériles, entraînant un taux de perte supérieur à 35 %.
Un autre facteur limitant réside dans la densité de la pulpe; lorsque cette densité dépasse 30 %, une réduction de la fluidité du lit de jigage entraîne des irrégularités de stratification. Par conséquent, le traitement des minerais diamantifères à grains fins nécessite souvent l’adoption d’un processus de jigage en deux étapes (impliquant une dilution par l’eau lors de la seconde étape) ou d’un schéma de traitement parallèle faisant appel à des cyclones.

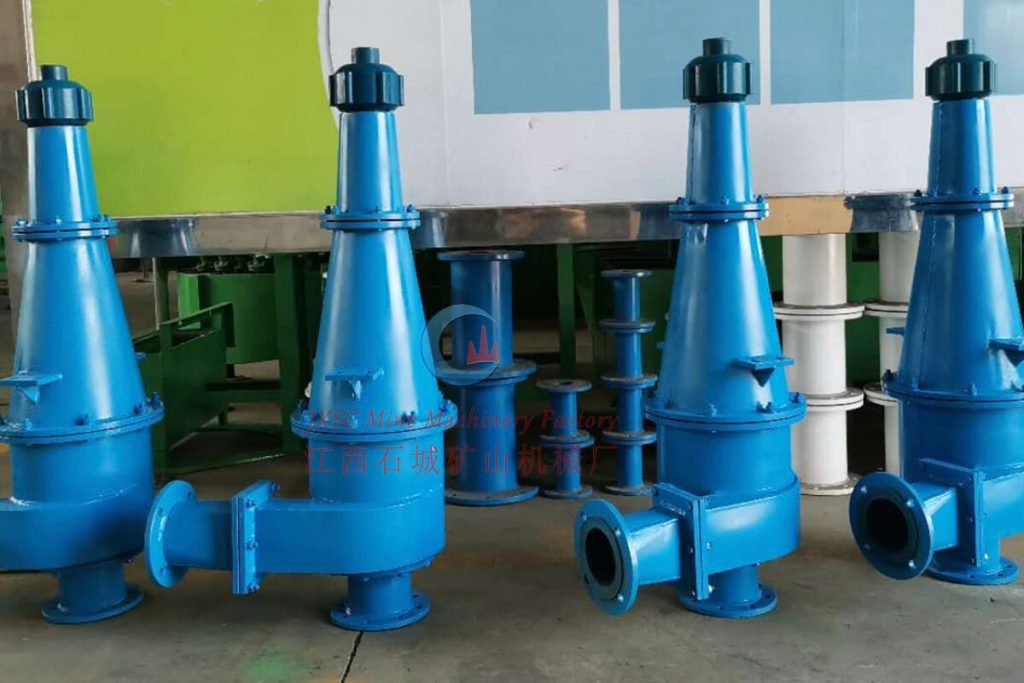

2. Cyclone lourd-moyen pour minerai de diamant
Le processus de séparation des cyclones à milieu dense dans les mines de diamants repose sur l’action de la force centrifuge, en utilisant un flux de pulpe en rotation à grande vitesse pour séparer les particules de minerai à grains fins en fonction de leur densité.
Principe de fonctionnement
Tout d’abord, la pulpe minérale pénètre tangentiellement dans le cyclone lourd-moyen par le tube d’alimentation, sous une pression spécifique. Un vortex à grande vitesse se forme à l’intérieur de l’appareil; les particules les plus lourdes (telles que les diamants) sont repoussées vers la paroi extérieure par la force centrifuge et sont finalement évacuées par l’orifice de sous-verse situé à la base. À l’inverse, les minéraux de gangue, plus légers, remontent le long du vortex interne et sont évacués par le tube de surverse. Certains hydrocyclones perfectionnés sont également équipés de mécanismes permettant d’ajuster la hauteur du tube de surverse ainsi que la taille de l’orifice de sous-verse, ce qui leur permet de traiter des minerais présentant des granulométries et des densités variables.
Spécifications standard pour les cyclones courants
Les cyclones utilisés dans le processus de séparation par milieu dense pour les diamants sont soumis à des exigences spécifiques et bien définies en matière de paramètres opérationnels. Tout d’abord, la concentration de l’alimentation doit être maintenue dans une fourchette comprise entre 15 % et 25 %; des concentrations dépassant cette limite entraînent une fluidité insuffisante de la pulpe, empêchant la sédimentation efficace des diamants, tandis que des concentrations inférieures à cette plage conduisent à une consommation d’énergie inutile. Lors de la sélection des séparateurs de minerai de diamant kimberlite, l’utilisation de matériaux résistants à l’usure — tels que des revêtements en carbure de silicium ou en polyuréthane — est essentielle pour prolonger la durée de vie des équipements dans des environnements hautement abrasifs, comme ceux impliquant du sable quartzeux.
✔️Avantages
- Il se caractérise par une conception modulaire permettant son assemblage en batterie de cyclones, offrant ainsi la flexibilité d’être configuré en série ou en parallèle. Il est particulièrement adapté à la séparation des minerais diamantifères à grains fins, répondant aussi bien aux besoins des exploitations minières à petite échelle qu’à ceux des grandes usines d’enrichissement nécessitant un débit élevé.
- Il nécessite un encombrement au sol minimal; pour des capacités de traitement équivalentes, l’empreinte au sol d’une unité cyclonique ne représente qu’un tiers de celle d’une jig, réduisant ainsi considérablement les coûts de génie civil pour les usines d’enrichissement.
- Avec une grande capacité de traitement unitaire, le modèle standard d’hydrocyclone peut traiter de 0,1 à 900 m³/h, soit plus de 3 fois celle d’un jig aux mêmes spécifications.
❌ Limites
L’efficacité de séparation des cyclones est extrêmement sensible aux fluctuations de la concentration de l’alimentation et de la granulométrie des particules; par ailleurs, le revêtement interne des parois de l’enceinte est sujet à une usure rapide, ce qui engendre des coûts de maintenance élevés.
Dans des conditions de force centrifuge élevée, la probabilité de collisions entre les diamants — notamment avec les parois de l’enceinte et d’autres particules minérales — est significative. Par conséquent, le taux de rupture des diamants à gros grains peut atteindre 5 à 8 %, ce qui entraîne fréquemment une dépréciation de la valeur des diamants de grande taille et de haute valeur. De surcroît, le taux global de récupération est inférieur de 5 à 10 % à celui des concentrateurs à jig.
Comment choisir des séparateurs de minerai de diamant?
Les jigs garantissent des taux de récupération élevés pour les particules grossières, tandis que les hydrocyclones améliorent l’efficacité de l’extraction des particules fines.
Si votre mine de diamants exploite un minerai complexe, caractérisé par une distribution mixte de grains grossiers et fins, un procédé combiné “jigs + cyclones” peut être mis en œuvre pour assurer la récupération sur l’ensemble des granulométries. Lors de la sélection des séparateurs de minerai de diamant, la priorité est accordée à la distribution granulométrique du minerai, suivie de la prise en compte des exigences relatives au budget, à la consommation d’énergie, à la maintenance et aux contraintes spatiales.
Que vous ayez besoin d’une solution d’enrichissement sur mesure pour des mines de diamants en kimberlite ou pour des gisements alluviaux (placers) — couvrant l’ensemble du processus, de la sélection des équipements à l’optimisation des opérations — JXSC se tient prêt à vous apporter son expertise, vous aidant ainsi à maximiser tant l’efficacité de votre production minière que vos retours économiques!
