5 Pannes De Réducteurs De Vitesse Et Comment Les Réparer

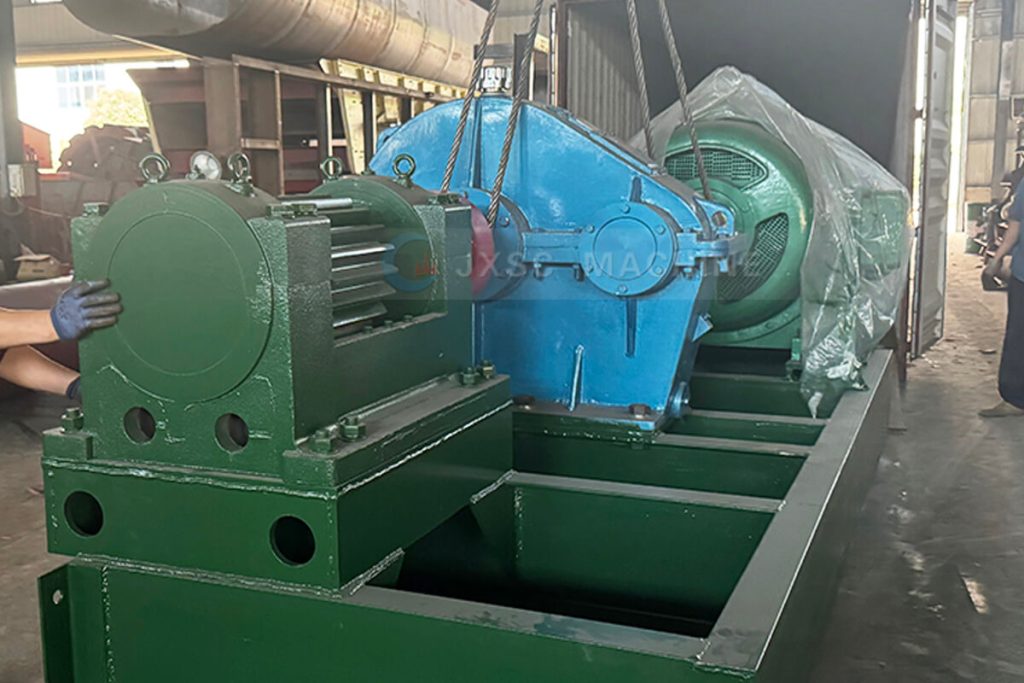

Qu'est-ce qu'un réducteur de vitesse?

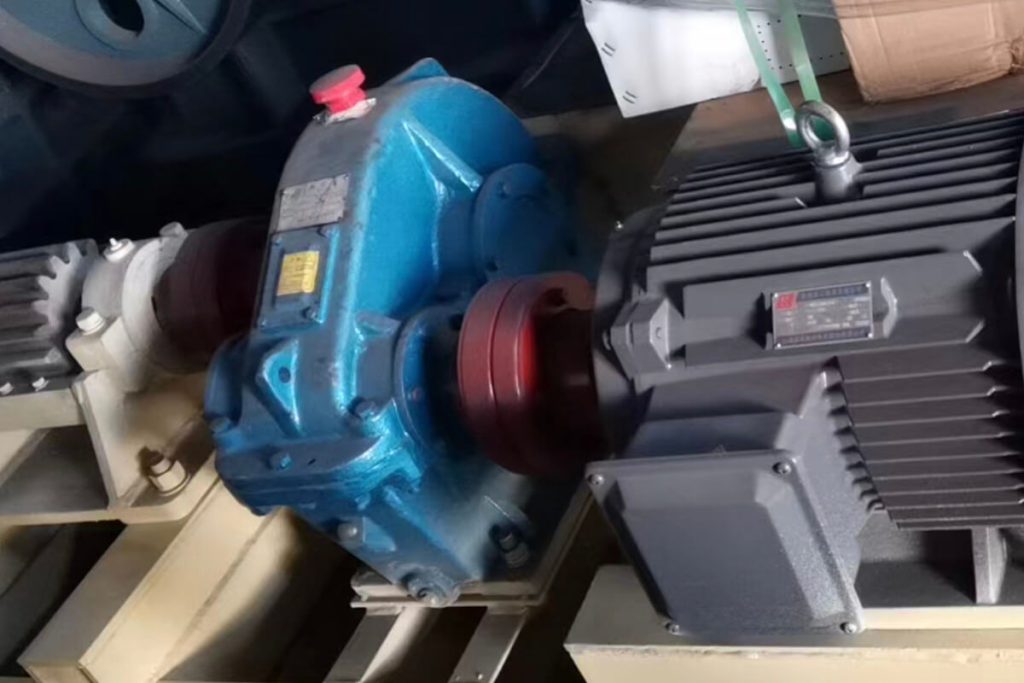

Un réducteur de vitesse, également appelé réducteur à engrenages ou boîte de vitesses, est un dispositif de transmission mécanique qui utilise l’engrènement d’engrenages pour réduire la vitesse et augmenter le couple. Généralement installé entre un moteur et une machine entraînée, il convertit la sortie du moteur — caractérisée par une vitesse élevée et un couple faible – en la sortie à faible vitesse et couple élevé requise par l’équipement. En termes simples, le réducteur joue le rôle central de “ralentir la vitesse tout en amplifiant la force”.
Domaines d’application des réducteurs de vitesse

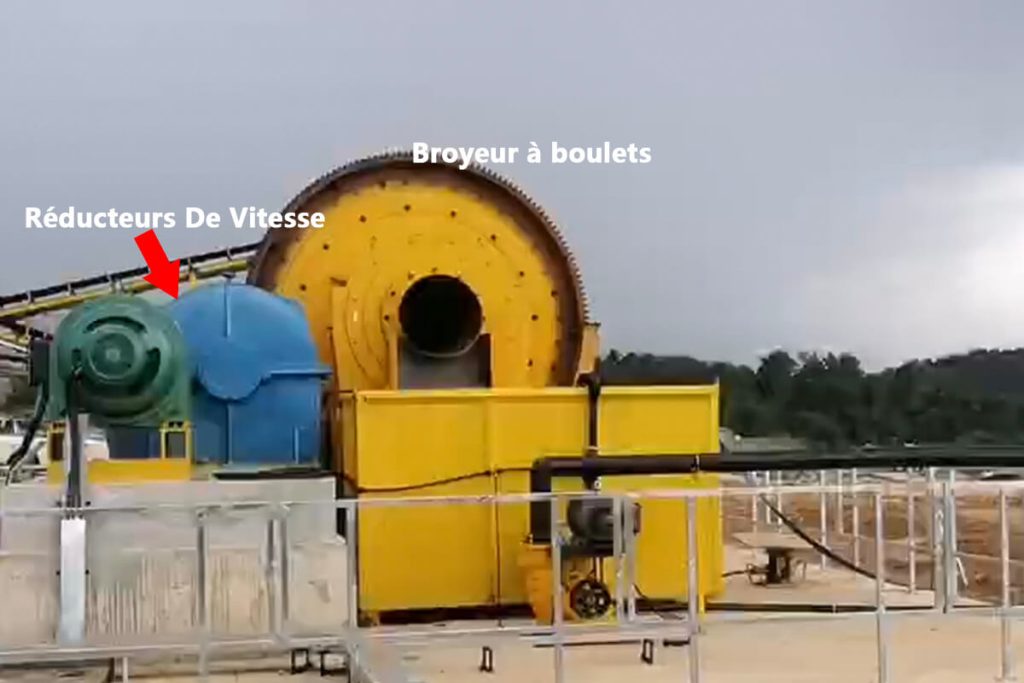

Les réducteurs de vitesse sont utilisés dans la quasi-totalité des secteurs industriels nécessitant une transmission de puissance. Ils sont largement employés dans les équipements miniers (tels que les concasseurs et les convoyeurs), les cimenteries de l’industrie des matériaux de construction, les chaînes de transformation alimentaire, les laminoirs sidérurgiques, les réacteurs chimiques, ainsi que dans les machines portuaires, les équipements de levage, et bien d’autres domaines. Ils sont particulièrement bien adaptés aux applications impliquant des convoyeurs à bande, des mélangeurs, des broyeurs à boulets, des classificateurs, des laveurs de sable et des treuils d’extraction intégrés à des lignes de production automatisées.
Types courants de réducteurs de vitesse
Il existe quatre principaux types de réducteurs sur le marché: à engrenages planétaires, à structure compacte et de haute précision.
- Type à engrenages planétaires: caractérisé par une structure compacte et une grande précision.
- Type à engrenages hélicoïdaux: offrant un fonctionnement fluide et de faibles niveaux sonores.
- Type à vis sans fin: assurant un rapport de réduction élevé, bien qu’avec un rendement légèrement inférieur.
- Type à arbres parallèles: le plus simple à installer et à entretenir.
Bien que les différents types de réducteurs de vitesse varient tant par leurs applications spécifiques que par leurs modes de défaillance, ils sont fréquemment confrontés à des problèmes tels que le manque d’huile dans les conduites, la surchauffe, les fuites d’huile, les bruits anormaux et les vibrations. Ci-dessous, nous présentons une analyse détaillée des 5 pannes des réducteurs de vitesse, ainsi que les solutions correspondantes, afin de vous aider à reprendre rapidement la production!
5 pannes courantes, leurs causes et leurs réparations pour les réducteurs de vitesse
1. Absence d’huile dans le circuit d’huile
Symptômes:
Le signe le plus évident est l’absence de niveau d’huile visible sur l’indicateur. En raison d’un défaut de lubrification, les engrenages émettront un bruit de grincement aigu et anormal. Simultanément, le couple de sortie chutera de manière significative et l’équipement peinera à fonctionner. Si le fonctionnement se poursuit, les surfaces des dents d’engrenage s’useront rapidement — voire se gripperont — rendant finalement l’ensemble de la boîte de vitesses irréparable.
Cause principale:
Les conduites d’huile sont obstruées par des impuretés, empêchant l’huile de lubrification d’atteindre la zone des engrenages. La pompe à huile est défaillante et n’assure pas correctement l’alimentation en huile. Le capteur de niveau d’huile est endommagé, ce qui entraîne une non-détection d’un niveau d’huile insuffisant.
✅ Solution de réparation:
Arrêtez la machine, vérifiez le niveau d’huile et ajoutez l’huile lubrifiante spécifiée jusqu’au repère standard. Démontez, nettoyez ou remplacez le filtre de la conduite d’huile. Mettez la pompe à huile en marche pour vérifier que le débit d’huile est normal. Si la pompe à huile est endommagée, elle doit être remplacée. Si l’huile a noirci ou dégage une odeur de brûlé, effectuez une vidange complète.
2. Surchauffe
Symptômes:
La température du carter de boîte de vitesses dépasse 70 °C et la boîte devient sensiblement chaude ; le bruit de fonctionnement est étouffé ; le couple de sortie est insuffisant ; et la consommation d’énergie augmente considérablement. Ce sont là des symptômes typiques de surchauffe. Une surchauffe persistante peut entraîner la rupture du film d’huile, une usure accélérée des engrenages et même des conséquences graves, telles que le grippage des roulements ou le blocage des engrenages.
Cause première:
Un excès d’huile entraîne une forte résistance au brassage, tandis qu’une quantité insuffisante d’huile provoque une lubrification inadéquate. L’accumulation de poussière sur les ailettes de dissipation thermique ou un ventilateur de refroidissement endommagé conduisent à une mauvaise évacuation de la chaleur. Un fonctionnement prolongé en situation de surcharge génère une chaleur qui dépasse largement la capacité de dissipation thermique de l’unité. De plus, des roulements endommagés peuvent générer une chaleur localisée due à une friction accrue.
✅ Solution de réparation:
Après refroidissement de la machine, vérifiez le niveau d’huile et ajustez-le au repère standard. Nettoyez toute trace de poussière et de résidus d’huile sur les ailettes de dissipation thermique et le ventilateur de refroidissement afin d’assurer une ventilation adéquate. Vérifiez si la charge de fonctionnement réelle dépasse la capacité nominale; si une surcharge est détectée, réduisez la charge ou remplacez le réducteurs de vitesse par un modèle de capacité supérieure.
3. Fuite d’huile
Symptômes:
Des suintements d’huile se produisent à l’extrémité de l’arbre d’entrée ou de sortie, et des taches d’huile sont visibles au sol. L’huile s’infiltre au niveau des surfaces de jointure du carter de la boîte de vitesses. Des gouttes d’huile distinctes apparaissent aux emplacements des joints d’étanchéité ; dans les cas graves, le niveau d’huile chute rapidement, entraînant une lubrification insuffisante.
Cause principale:
Après une utilisation prolongée, les joints d’huile vieillissent et durcissent, perdant ainsi leur capacité d’étanchéité. Un bouchon reniflard obstrué provoque une augmentation de la pression interne au sein de la boîte de vitesses, forçant l’huile à s’échapper par les points faibles des joints. Les boulons du carter se sont desserrés, entraînant une étanchéité imparfaite au niveau des surfaces de jointure.
✅ Solution de réparation:
Remplacez le joint d’huile d’extrémité d’arbre en veillant à respecter le sens de montage. Nettoyez ou remplacez directement le bouchon reniflard afin de garantir une pression interne normale au sein de la boîte de vitesses. Resserrez les boulons du carter et appliquez un produit d’étanchéité sur les surfaces de jointure pour renforcer l’efficacité de l’étanchéité.
4. Bruit anormal
Symptômes:
Un bruit de cognement métallique périodique peut signaler un roulement endommagé. Un sifflement aigu suggère une lubrification insuffisante ou un engrenage anormal. Un grondement sourd indique un jeu excessif au niveau des roulements ou une usure sévère des engrenages.
Causes profondes:
Un jeu excessif des roulements entraîne une instabilité et des vibrations en cours de fonctionnement. La présence d’impuretés métalliques dans le lubrifiant accélère l’usure. Un mauvais engrenage se traduit par des profils de contact incorrects et des jeux ne respectant pas les spécifications standard.
✅ Solutions de réparation:
Inspectez régulièrement les engrenages à la recherche de signes d’usure et remplacez sans délai les roulements ayant atteint la fin de leur durée de vie utile. Respectez scrupuleusement l’indicateur de niveau d’huile lors de l’appoint en lubrifiant neuf, en veillant à ce que le niveau prescrit soit atteint. Remplacez tout lubrifiant détérioré et nettoyez soigneusement l’intérieur du carter.
5. Vibrations
Symptômes:
Lorsque le réducteur de vitesse présente des vibrations globales persistantes ou que son socle subit des secousses violentes, ce phénomène s’accompagne souvent de bruits anormaux. Un faux-rond radial important de l’arbre de sortie peut nuire au bon fonctionnement des équipements en aval ; par conséquent, la source des vibrations doit faire l’objet d’une investigation immédiate.
Causes profondes:
Un défaut d’alignement lors de l’installation de l’accouplement peut déclencher des vibrations d’impact périodiques, tandis que le desserrage des boulons de fixation au sol peut provoquer un déplacement de l’équipement en cours de fonctionnement. De plus, un déséquilibre de masse au niveau des engrenages — résultant de l’usure — ou un jeu excessif dans les roulements peuvent tous deux exacerber les forces vibratoires.
✅ Solutions de réparation:
Utilisez un outil d’alignement laser pour réaligner l’accouplement, en veillant à ce que les axes du moteur et du réducteur de vitesse soient coaxiaux. Resserrez tous les boulons de fixation au sol; vérifiez la stabilité du socle et renforcez-le si nécessaire. Démontez et inspectez les roulements afin de vérifier si leur jeu dépasse les limites admissibles ; remplacez-les sans délai si une usure sévère est détectée.
Conclusion
Les points ci-dessus sont liés aux solutions de réparation & 5 principales pannes des réducteurs de vitesse: lubrification insuffisante, surchauffe, fuite d’huile, bruit anormal et vibrations. Toutefois, leurs causes profondes remontent souvent à une source commune. Ces problèmes peuvent généralement être résolus par des mesures techniques spécifiques, telles que la surveillance régulière du niveau et de la qualité de l’huile, l’assurance d’une dissipation thermique efficace, ainsi que le remplacement rapide des joints d’étanchéité et des roulements. En effet, ce sont précisément ces pratiques d’entretien, en apparence simples et routinières, appliquées aux réducteurs de vitesse qui constituent le moyen le plus efficace de prévenir les temps d’arrêt des équipements de traitement des minerais et de minimiser les coûts d’exploitation.
